SW 90 HJ

Штуцер переборочного резьбового соединения, угол 90°

SW 90 HJ
Тривимірна модель
SW 90 HJ SW 90 HJ Тривимірна модель
Допомога спеціаліста:
(044) 205-38-70 (067) 353-07-08 Валерій (067) 605 91 82 Олексій (067) 551-34-37 Василь (067) 693-30-67 Тетяна (067) 627-62-77 Віктор
  • Конструкция Угол 90°
  • Модель Штуцер переборочного резьбового соединения
  • Форма уплотнения 1 Наружный конус 74°
  • Соединение 1 Наружная резьба UN/UNF
  • Форма уплотнения 2 Наружный конус 74°
Завантажити файл PDF

Властивості SW 90 HJ

  • Конструкция: Угол 90°
  • Модель: Штуцер переборочного резьбового соединения
  • Форма уплотнения 1: Наружный конус 74°
  • Соединение 1: Наружная резьба UN/UNF
  • Форма уплотнения 2: Наружный конус 74°
  • Соединение 2: Наружная резьба UN/UNF
  • Материал: Сталь
  • Защита поверхности: Гальваническое покрытие

Варіанти продукту (10)

Назва G1 + G2 SW S1 Дії
SW90HJ04 7/16″ -20 UNF 11 17
SW90HJ05 1/2″ -20 UNF 13 19
SW90HJ06 9/16″ -18 UNF 14 22
SW90HJ08 3/4″ -16 UNF 19 24
SW90HJ10 7/8″ -14 UNF 22 30
SW90HJ12 1.1/16" -12 UN 27 36
SW90HJ14 1.3/16″ -12 UN 41 38
SW90HJ16 1.5/16″ -12 UN 41 41
SW90HJ20 1.5/8″ -12 UN 41 48
SW90HJ24 1.7/8″ -12 UN 55 55

SW, S1, S2, S3 = размер под ключ

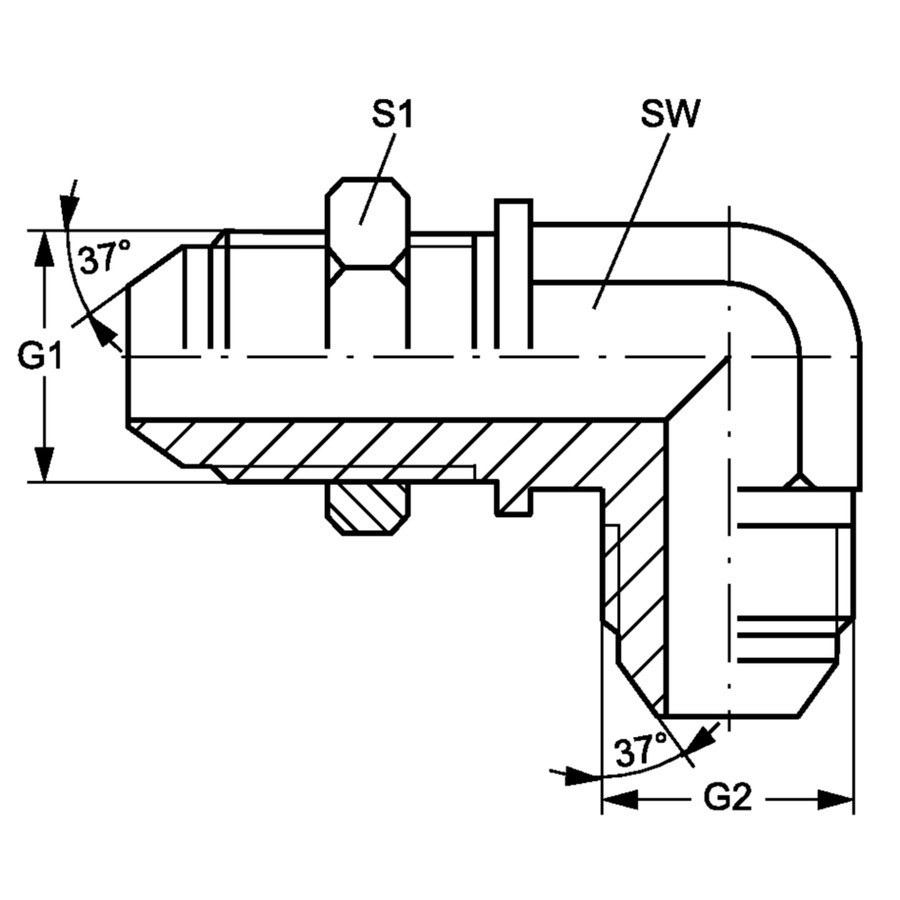

Схема продукту

Схема продукту: SW 90 HJ
