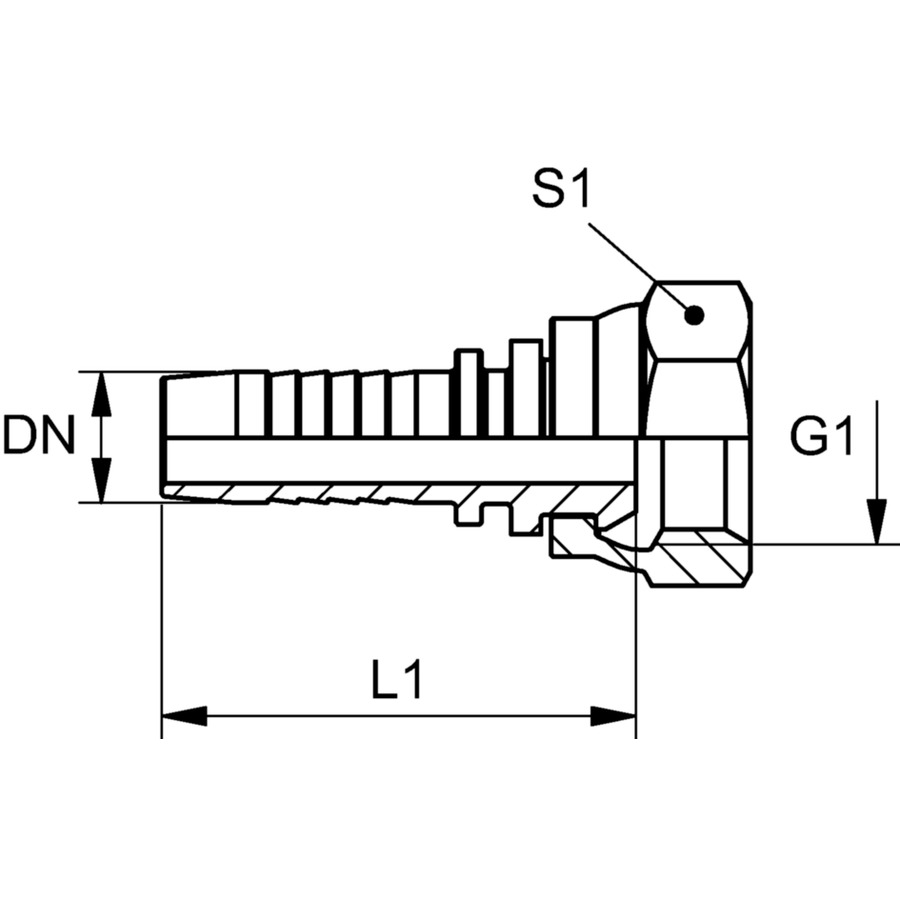

Назва | DN | Размер | Дюймы | G1 | Рабочее давление | S1 | Дії |
---|---|---|---|---|---|---|---|
PN06AJFVA | 6 | 4 | 1/4″ | 9/16″ -18 UNF | 413,0 | 19 | |
PN06AJF10VA | 6 | 4 | 1/4″ | 11/16″ -16 UN | 413,0 | 22 | |
PN08AJF10VA | 8 | 5 | 5/16″ | 11/16″ -16 UN | 413,0 | 22 | |
PN10AJFVA | 10 | 6 | 3/8″ | 11/16″ -16 UN | 413,0 | 22 | |
PN10AJF13VA | 10 | 6 | 3/8″ | 13/16″ -16 UN | 413,0 | 24 | |
PN13AJFVA | 12 | 8 | 1/2″ | 13/16″ -16 UN | 413,0 | 24 | |
PN13AJF16VA | 12 | 8 | 1/2″ | 1″ -14 UNS | 413,0 | 30 | |
PN13AJF20VA | 12 | 8 | 1/2″ | 1.3/16″ -12 UN | 413,0 | 36 | |
PN16AJFVA | 16 | 10 | 5/8″ | 1″ -14 UNS | 413,0 | 30 | |
PN16AJF20VA | 16 | 10 | 5/8″ | 1.3/16″ -12 UN | 413,0 | 36 | |
PN20AJF16VA | 19 | 12 | 3/4″ | 1″ -14 UNS | 413,0 | 30 | |
PN20AJFVA | 19 | 12 | 3/4″ | 1.3/16″ -12 UN | 413,0 | 36 | |
PN25AJFVA | 25 | 16 | 1″ | 1.7/16″ -12 UN | 413,0 | 41 | |
PN32AJFVA | 31 | 20 | 1.1/4″ | 1.11/16″ -12 UN | 275,0 | 50 | |
PN40AJFVA | 38 | 24 | 1.1/2″ | 2″ -12 UN | 275,0 | 60 |
DN = номинальный диаметр, номинальный внутренний диаметр
Подходящую обойму выбрать в соответствии с типом шланга.
