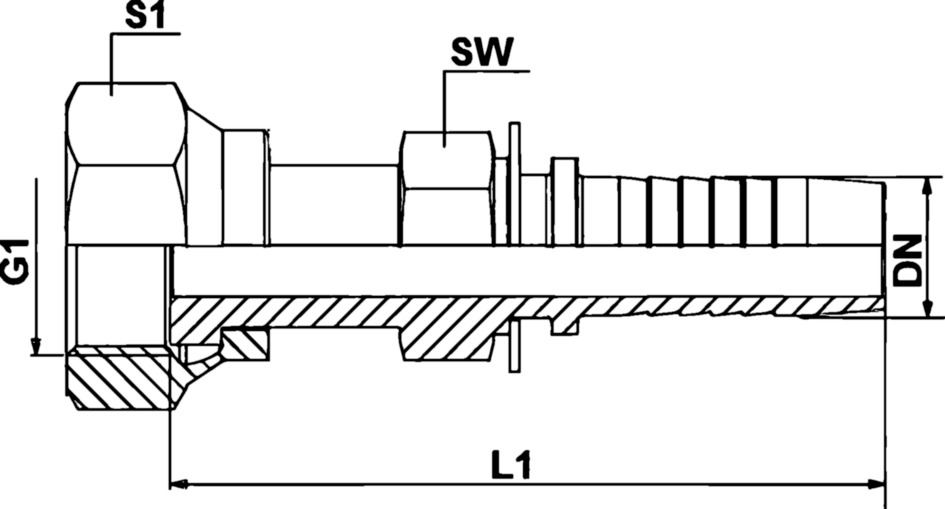

Назва | DN | Размер | Дюймы | G1 | Рабочее давление | L1 | S1 | SW | Дії |
---|---|---|---|---|---|---|---|---|---|
PN06AJFSK | 6 | 4 | 1/4″ | 9/16″ -18 UNF | 413,0 | 58,0 | 19 | 14 | |
PN06AJF10SK | 6 | 4 | 1/4″ | 11/16″ -16 UN | 413,0 | 61,5 | 22 | 17 | |
PN08AJF10SK | 8 | 5 | 5/16″ | 11/16″ -16 UN | 413,0 | 61,5 | 22 | 17 | |
PN10AJFSK | 10 | 6 | 3/8″ | 11/16″ -16 UN | 413,0 | 65,0 | 22 | 17 | |
PN10AJF13SK | 10 | 6 | 3/8″ | 13/16″ -16 UN | 413,0 | 67,5 | 27 | 19 | |
PN13AJF10SK | 12 | 8 | 1/2″ | 11/16″ -16 UN | 413,0 | 74,0 | 19 | 22 | |
PN13AJFSK | 12 | 8 | 1/2″ | 13/16″ -16 UN | 413,0 | 68,5 | 27 | 19 | |
PN13AJF16SK | 12 | 8 | 1/2″ | 1″ -14 UNS | 413,0 | 74,0 | 30 | 24 | |
PN13AJF20SK | 12 | 8 | 1/2″ | 1.3/16″ -12 UN | 413,0 | 79,5 | 36 | 30 | |
PN16AJFSK | 16 | 10 | 5/8″ | 1″ -14 UNS | 413,0 | 78,5 | 30 | 24 | |
PN16AJF20SK | 16 | 10 | 5/8″ | 1.3/16″ -12 UN | 413,0 | 83,5 | 36 | 30 | |
PN20AJF16SK | 19 | 12 | 3/4″ | 1″ -14 UNS | 413,0 | 89,0 | 30 | 27 | |
PN20AJFSK | 19 | 12 | 3/4″ | 1.3/16″ -12 UN | 413,0 | 88,5 | 36 | 30 | |
PN20AJF25SK | 19 | 12 | 3/4″ | 1.7/16″ -12 UN | 413,0 | 91,5 | 41 | 36 | |
PN25AJF20SK | 25 | 16 | 1″ | 1.3/16″ -12 UN | 413,0 | 111,5 | 36 | 36 | |
PN25AJFSK | 25 | 16 | 1″ | 1.7/16″ -12 UN | 413,0 | 97,5 | 41 | 36 | |
PN25AJF32SK | 25 | 16 | 1″ | 1.11/16″ -12 UN | 275,0 | 111,5 | 41 | 50 | |
PN32AJFSK | 31 | 20 | 1.1/4″ | 1.11/16″ -12 UN | 275,0 | 107,0 | 50 | 41 | |
PN40AJFSK | 38 | 24 | 1.1/2″ | 2″ -12 UN | 275,0 | 115,5 | 60 | 50 |
DN = номинальный диаметр, номинальный внутренний диаметр
Подходящую обойму выбрать в соответствии с типом шланга.
