PN AF

Пресс-ниппель, DKF

PN AF

PN AF

Тривимірна модель

PN AF

PN AF

Тривимірна модель

Допомога спеціаліста:

(044) 205-38-70 (067) 353-07-08 Валерій (067) 605 91 82 Олексій (067) 551-34-37 Василь (067) 693-30-67 Тетяна (067) 627-62-77 Віктор

Область применения Пресс-ниппель для шлангов от HD 100 до HD 400, KP-, TE
Форма уплотнения 1 Наружный конус 24° для дюймовой трубы французской серии.
Соединение 1 Метрическая гаечная резьба
Сокращение DKF
Серия French (imperial pipe - series gas)

Завантажити файл PDF

Властивості PN AF

Область применения: Пресс-ниппель для шлангов от HD 100 до HD 400, KP-, TE
Форма уплотнения 1: Наружный конус 24° для дюймовой трубы французской серии.
Соединение 1: Метрическая гаечная резьба
Сокращение: DKF

Сокращение: DKF
Серия: French (imperial pipe - series gas)
Материал: Сталь
Защита поверхности: Гальваническое покрытие

Варіанти продукту (9)

Назва	DN	Размер	Дюймы	G1	Рабочее давление	L1	Для наружного Ø трубы мм	S1	Дії
PN06AF10	6	4	1/4″	M 20 x 1,5	400,0	51,5	13,25	24
PN08AF10	8	5	5/16″	M 20 x 1,5	400,0	51,5	13,25	24
PN10AF	10	6	3/8″	M 20 x 1,5	400,0	53,0	13,25	24
PN10AF13	10	6	3/8″	M 24 x 1,5	250,0	54,0	16,75	30
PN13AF	12	8	1/2″	M 24 x 1,5	250,0	55,0	16,75	30
PN13AF16	12	8	1/2″	M 30 x 1,5	250,0	58,0	21,25	36
PN16AF	16	10	5/8″	M 30 x 1,5	250,0	62,5	21,25	36
PN20AF	19	12	3/4″	M 36 x 1,5	250,0	70,0	26,75	41
PN25AF	25	16	1″	M 45 x 1,5	160,0	80,0	33,50	50

DN = номинальный диаметр, номинальный внутренний диаметр

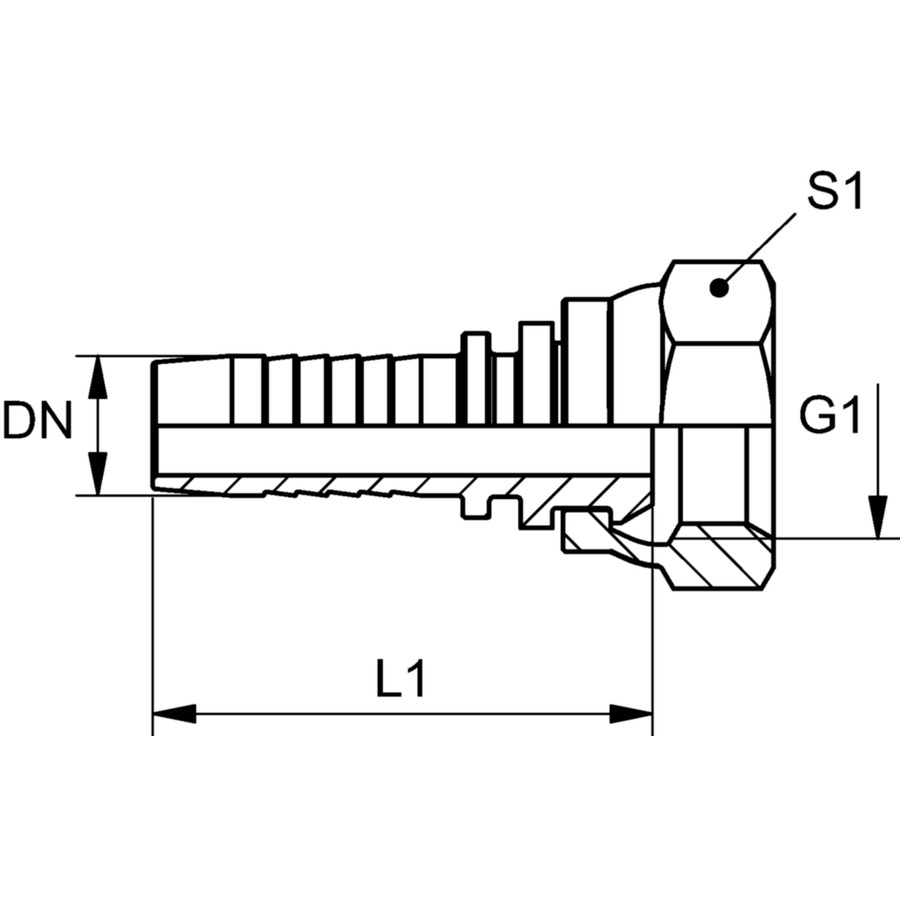

Схема продукту

Схема продукту: PN AF

Опис виробу PN AF

Указания

Подходящую обойму выбрать в соответствии с типом шланга.
