Соединение ... VC, ковкий чугун

Допомога спеціаліста:

(044) 205-38-70 (067) 353-07-08 Валерій (067) 605 91 82 Олексій (067) 551-34-37 Василь (067) 693-30-67 Тетяна (067) 627-62-77 Віктор

Область применения Присоединительная арматура для металлических шлангов
Исполнение из 3-х частей резьбовое соединение
Применение паяная конструкция с термостойкостью до 200 °C
Соединение 1 дюймовая наружная резьба, коническая
Форма уплотнения 1 коническое уплотнение

Завантажити файл PDF

Властивості WA VC

Область применения: Присоединительная арматура для металлических шлангов
Исполнение: из 3-х частей резьбовое соединение
Применение: паяная конструкция с термостойкостью до 200 °C
Соединение 1: дюймовая наружная резьба, коническая

Форма уплотнения 1: коническое уплотнение
Конструкция: прямые
Материал: Malleable iron
Норма: DIN EN 10226 / ISO 7-1

Варіанти продукту (8)

Назва	DN	PN (бар)	G1	S1
WA006VC	6	25	R 1/4″	28,0
WA010VC	10	25	R 3/8″	32,0
WA013VC	13	25	R 1/2″	39,0
WA020VC	20	25	R 3/4″	48,0
WA025VC	25	25	R 1″	55,0
WA032VC	32	25	R 1.1/4″	67,0
WA040VC	40	25	R 1.1/2″	74,0
WA050VC	50	25	R 2″	90,0

DN = номинальный диаметр, номинальный внутренний диаметр

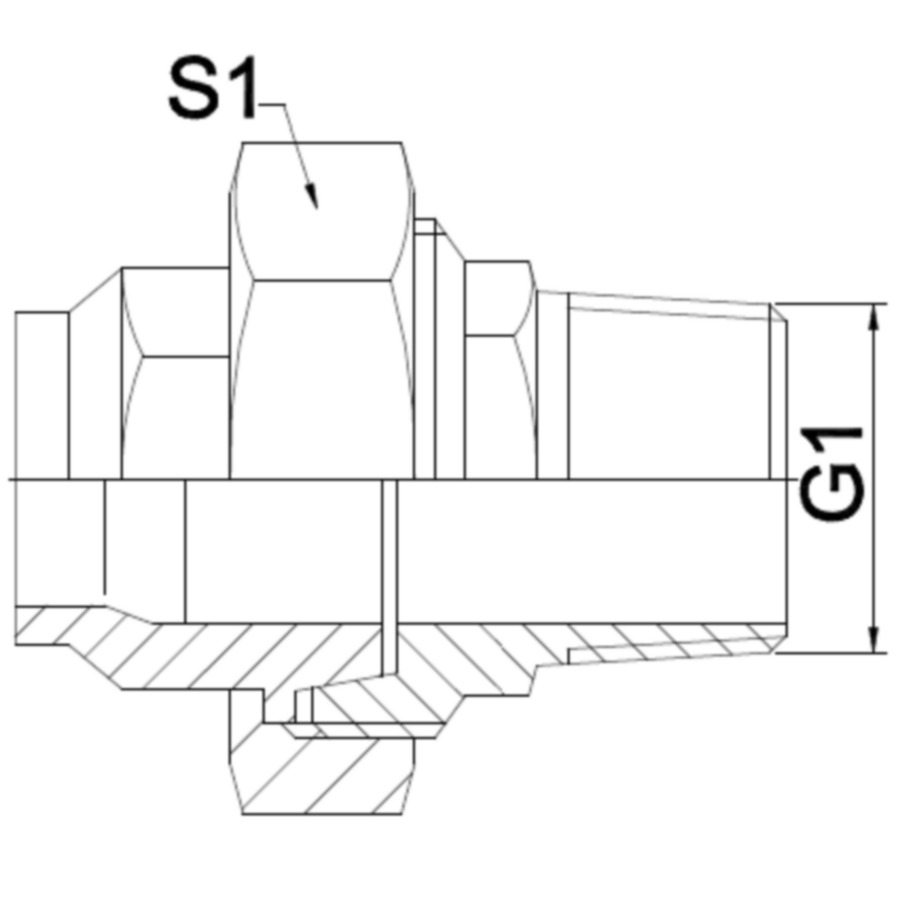

Схема продукту

Указанные размеры под ключ являются ориентировочными значениями!The specified working pressure PN(bar) relates to the working temperature of -20 °C to 120 °C. At working temperature of 120 °C to 200 °C the working pressure PN (bar) reduces to 22,7 bar.

Другие варианты исполнения по запросу
