Ввертное резьбовое соединение, T-образное XTR

XTR

Ввертное резьбовое соединение, T-образное

Допомога спеціаліста:

(044) 205-38-70 (067) 353-07-08 Валерій (067) 605 91 82 Олексій (067) 551-34-37 Василь (067) 693-30-67 Тетяна (067) 627-62-77 Віктор

Соединение 1 Наружная резьба BSP, цилиндрическая
Форма уплотнения 1 Форма B
Соединение 2 + 3 Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2 + 3 Внутренний конус 24°
Конструкция T-образная форма

Завантажити файл PDF

Властивості XTR

Соединение 1: Наружная резьба BSP, цилиндрическая
Форма уплотнения 1: Форма B
Соединение 2 + 3: Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2 + 3: Внутренний конус 24°
Конструкция: T-образная форма

Конструкция: T-образная форма
Модель: Ввертное резьбовое соединение
Норма: DIN 2353
ISO 8434-1
Материал: Сталь
Защита поверхности: Гальваническое покрытие

Варіанти продукту (8)

Назва	Ø D	Наружный Ø трубы	G1	i	L1	L2	L7	Ø d2	SW	Рабочее давление, бар
XTRNW20HL	31,0	22	G 3/4″ -14	16	26	27,5	35	22	27	PN 160
XTRNW25HL	39,0	28	G 1″ -11	18	30	30,5	38	28	36	PN 160
XTRNW32HL	49,0	35	G 1.1/4″ -11	20	34	34,5	45	35	41	PN 160
XTRNW40HL	55,0	42	G 1.1/2″ -11	22	39	40,0	51	42	50	PN 160
XTRNW16HS	32,0	20	G 3/4″ -14	16	26	26,5	37	20	27	PN 400
XTRNW20HS	39,0	25	G 1″ -11	18	30	30,0	42	25	36	PN 250
XTRNW25HS	49,0	30	G 1.1/4″ -11	20	34	35,5	49	30	41	PN 160
XTRNW32HS	55,0	38	G 1.1/2″ -11	22	39	41,0	57	38	50	PN 160

Серия: LL = очень легкая; L = легкая; S = тяжелая

PN = Номинальное давление (бар)

Ø d2 = наружный диаметр трубы

SW = размер под ключ

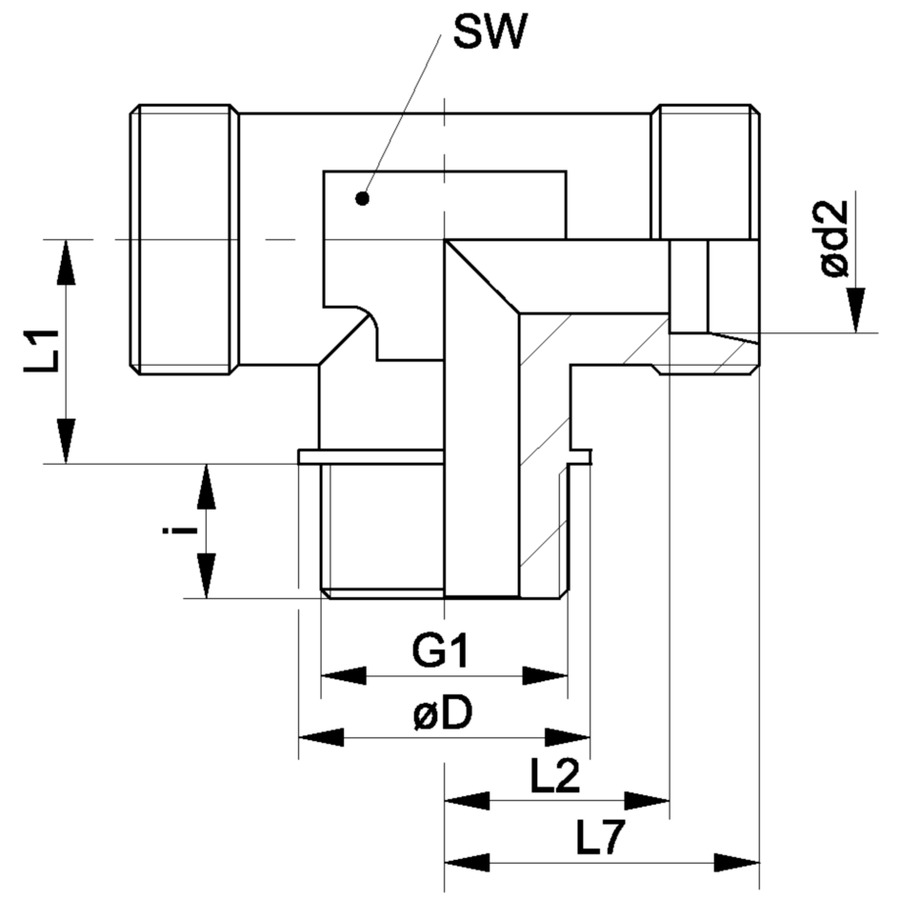

Схема продукту

Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

Штуцер (без накидной гайки и режущего кольца)
