K-XRD STECKANSCHLUSS Z SCH AGR OR

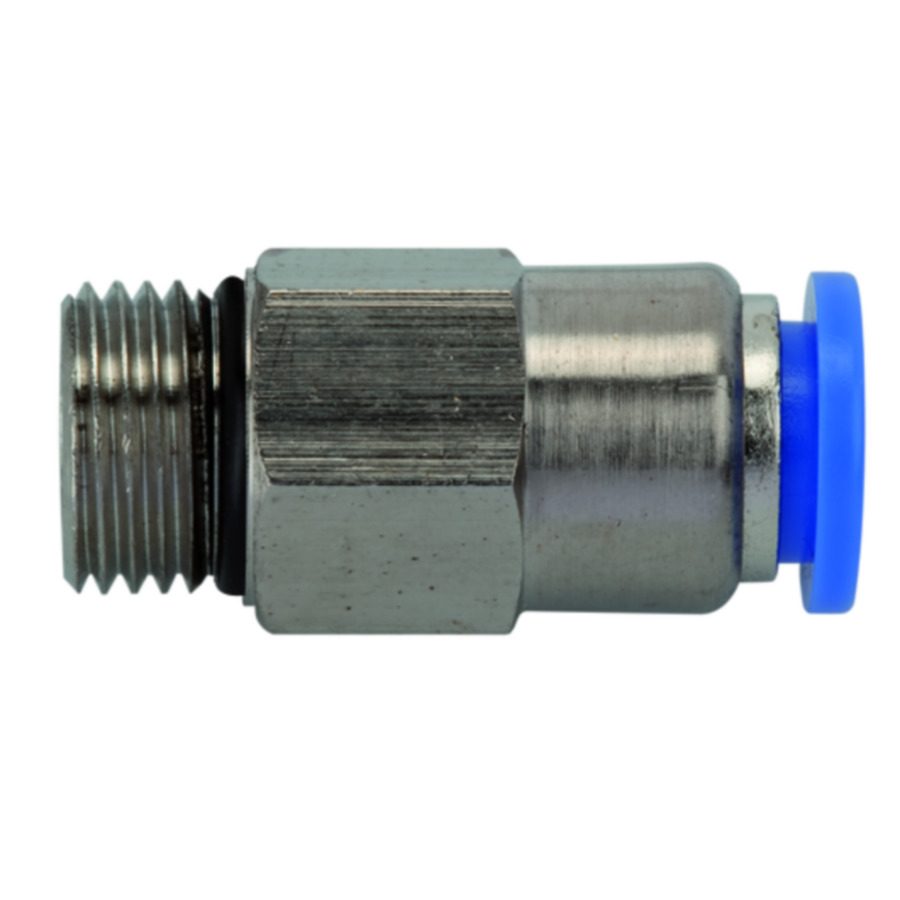

Straight non-return valves, flow direction from port to tube, parallel male thread with O-ring

Допомога спеціаліста:

(044) 205-38-70 (067) 353-07-08 Валерій (067) 605 91 82 Олексій (067) 551-34-37 Василь (067) 693-30-67 Тетяна (067) 627-62-77 Віктор

Рабочее давление Max. 10 bar, vacuum
Область температур 0 °C to +60 °C
Рабочие среды Сжатый воздух
рекомендуемые шланги PU or PA (nylon)
Норма M thread acc. to DIN 13-1, with O-Ring
G-Gewinde nach DIN EN ISO 228-1, mit O-Ring

Завантажити файл PDF

Властивості K-XRD STECKANSCHLUSS Z SCH AGR OR

Рабочее давление: Max. 10 bar, vacuum
Область температур: 0 °C to +60 °C
Рабочие среды: Сжатый воздух
рекомендуемые шланги: PU or PA (nylon)
Норма: M thread acc. to DIN 13-1, with O-Ring
G-Gewinde nach DIN EN ISO 228-1, mit O-Ring

Норма: M thread acc. to DIN 13-1, with O-Ring
G-Gewinde nach DIN EN ISO 228-1, mit O-Ring
Область применения: Air, vacuum
Уплотнительная поверхность: O-ring (NBR)
Материал: Plastic, Nickel plated brass
Прижимное кольцо: Plastic

Варіанти продукту (10)

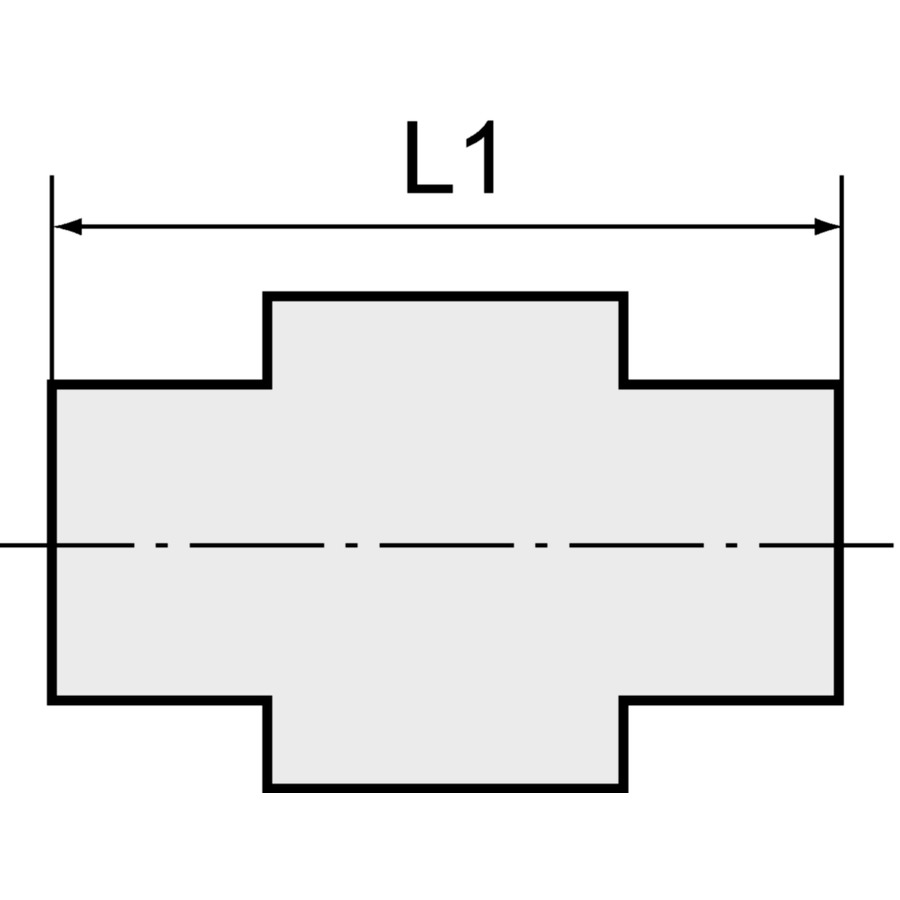

Назва	Размыкающее давление nom.	Резьба	L1
K-07400873	0,2	M 5	31,0
K-07400868	0,2	G 1/8	24,2
K-07400869	0,2	G 1/8	32,5
K-07400870	0,2	G 1/8	32,8
K-07400866	0,2	G 1/4	33,0
K-07400867	0,2	G 1/4	36,9
K-07400871	0,2	G 3/8	41,0
K-07400872	0,2	G 3/8	42,5
K-07400864	0,2	G 1/2	43,0
K-07400865	0,2	G 1/2	44,5

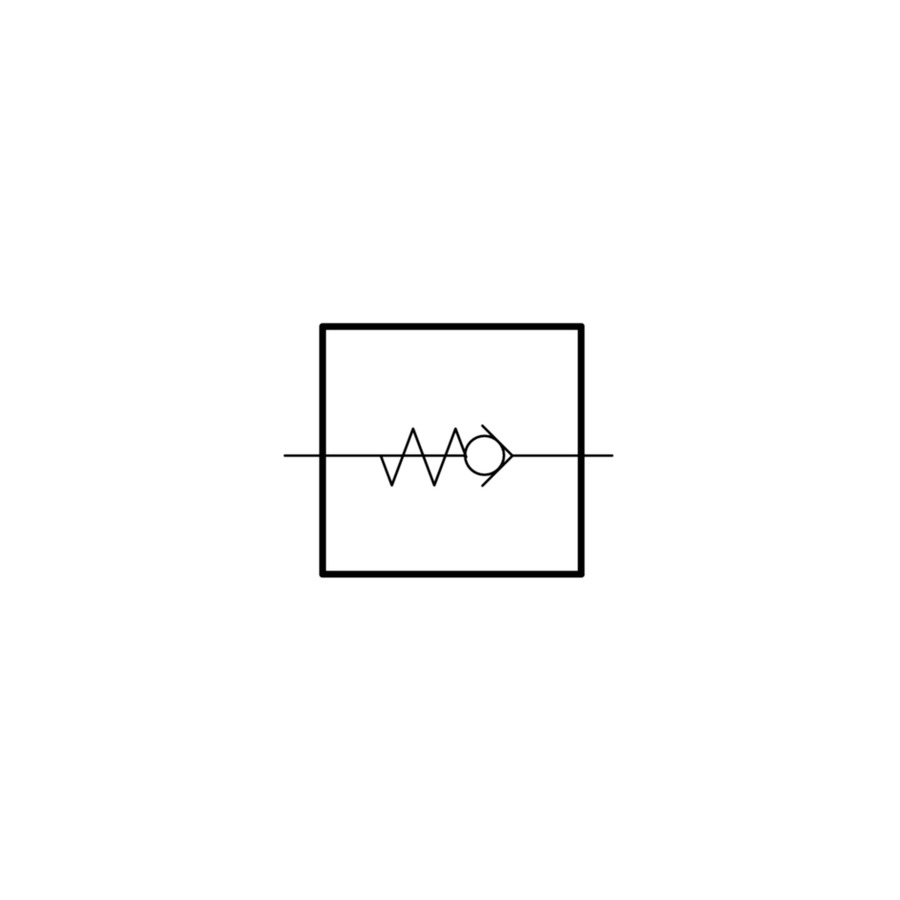

Схема продукту

Опис виробу K-XRD STECKANSCHLUSS Z SCH AGR OR

Указания
Описание

Прочие данные только по запросу.

The non-return function of these push-in fittings prevents the air from flowing back. the unidirectional design means air flow is only possible in one direction. These valves are available with air flow from the port to the tube or from the tube to the port.
