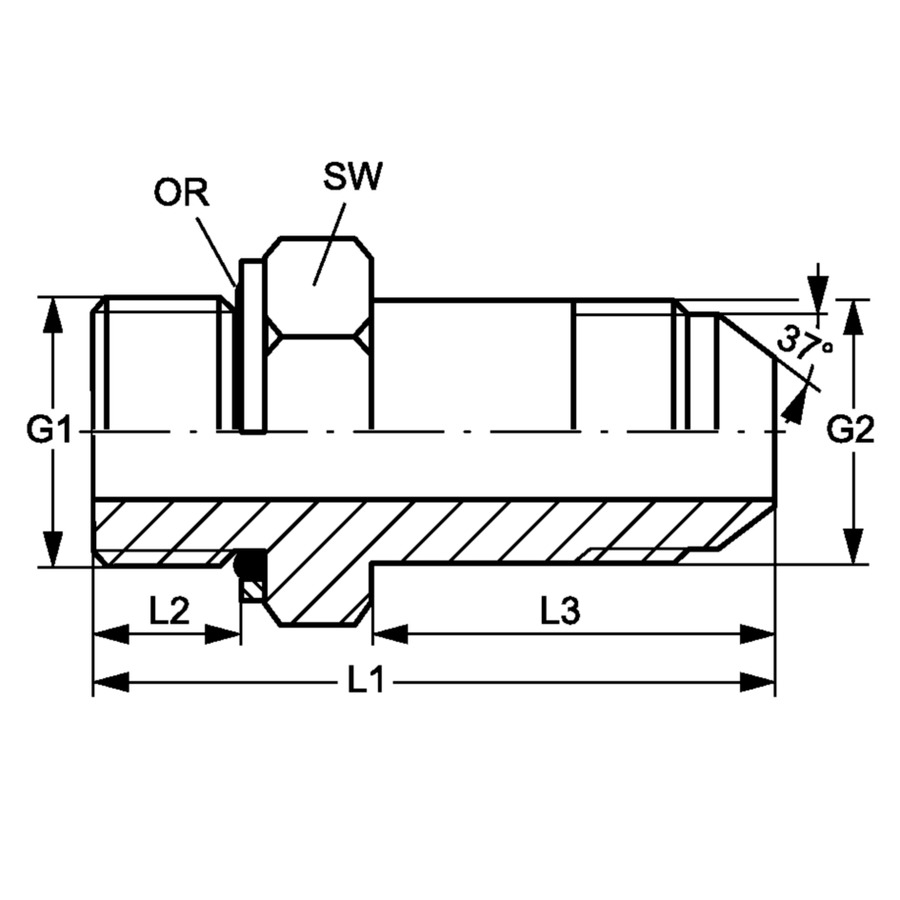

Название | G1 | G2 | L1 | L2 | L3 | SW | Кольцо круглого сечения | Действия |
---|---|---|---|---|---|---|---|---|
GEHROKL02HJ04 | G 1/8″ -28 | 7/16″ -20 UNF | 50,0 | 7,0 | 35 | 16 | 7,65 x 1,78 | |
GEHROKL04HJ | G 1/4″ -19 | 7/16″ -20 UNF | 55,5 | 10,0 | 35 | 20 | 10,78 x 2,62 | |
GEHROKL04HJ05 | G 1/4″ -19 | 1/2″ -20 UNF | 57,5 | 10,0 | 37 | 20 | 10,78 x 2,62 | |
GEHROKL04HJ06 | G 1/4″ -19 | 9/16″ -18 UNF | 59,5 | 10,0 | 39 | 20 | 10,78 x 2,62 | |
GEHROKL04HJ08 | G 1/4″ -19 | 3/4″ -16 UNF | 68,5 | 10,0 | 48 | 20 | 10,78 x 2,62 | |
GEHROKL06HJ | G 3/8″ -19 | 9/16″ -18 UNF | 59,5 | 10,0 | 39 | 24 | 13,94 x 2,62 | |
GEHROKL06HJ05 | G 3/8″ -19 | 1/2″ -20 UNF | 57,5 | 10,0 | 37 | 24 | 13,94 x 2,62 | |
GEHROKL06HJ08 | G 3/8″ -19 | 3/4″ -16 UNF | 68,5 | 10,0 | 48 | 24 | 13,94 x 2,62 | |
GEHROKL06HJ10 | G 3/8″ -19 | 7/8″ -14 UNF | 74,0 | 10,0 | 53 | 24 | 13,94 x 2,62 | |
GEHROKL08HJ | G 1/2″ -14 | 3/4″ -16 UNF | 72,0 | 12,0 | 48 | 28 | 17,86 x 2,62 | |
GEHROKL08HJ06 | G 1/2″ -14 | 9/16″ -18 UNF | 63,0 | 12,0 | 39 | 28 | 17,86 x 2,62 | |
GEHROKL08HJ10 | G 1/2″ -14 | 7/8″ -14 UNF | 77,0 | 12,0 | 53 | 28 | 17,86 x 2,62 | |
GEHROKL08HJ12 | G 1/2″ -14 | 1.1/16" -12 UN | 88,0 | 12,0 | 63 | 28 | 17,86 x 2,62 | |
GEHROKL12HJ | G 3/4″ -14 | 1.1/16" -12 UN | 91,0 | 14,0 | 63 | 35 | 23,47 x 2,62 | |
GEHROKL12HJ10 | G 3/4″ -14 | 7/8″ -14 UNF | 81,0 | 14,0 | 53 | 35 | 23,47 x 2,62 | |
GEHROKL12HJ16 | G 3/4″ -14 | 1.5/16″ -12 UN | 100,0 | 14,0 | 72 | 36 | 23,47 x 2,62 | |
GEHROKL16HJ | G 1″ -11 | 1.5/16″ -12 UN | 102,0 | 15,5 | 72 | 43 | 29,74 x 3,53 | |
GEHROKL16HJ12 | G 1″ -11 | 1.1/16" -12 UN | 93,5 | 15,5 | 63 | 43 | 29,74 x 3,53 | |
GEHROKL16HJ20 | G 1″ -11 | 1.5/8″ -12 UN | 119,0 | 15,5 | 88 | 43 | 29,74 x 3,53 | |
GEHROKL20HJ | G 1.1/4″ -11 | 1.5/8″ -12 UN | 122,0 | 17,5 | 88 | 52 | 37,69 x 3,53 | |
GEHROKL20HJ16 | G 1.1/4″ -11 | 1.5/16″ -12 UN | 106,0 | 17,5 | 72 | 52 | 37,69 x 3,53 | |
GEHROKL20HJ24 | G 1.1/4″ -11 | 1.7/8″ -12 UN | 132,0 | 17,5 | 98 | 52 | 37,69 x 3,53 | |
GEHROKL24HJ | G 1.1/2″ -11 | 1.7/8″ -12 UN | 136,0 | 19,5 | 98 | 58 | 44,04 x 3,53 |
SW = размер под ключ
