Combination service units with polycarbonate bowl, bowl guard and manual drain valve K-WTEH KOMBI PC-BEHAELTER S H ABLV

K-WTEH KOMBI PC-BEHAELTER S H ABLV

Combination service units with polycarbonate bowl, bowl guard and manual drain valve

Помощь специалиста:

(044) 205-38-70 (067) 353-07-08 Валерий (067) 605 91 82 Алексей (067) 551-34-37 Василий (067) 693-30-67 Татьяна (067) 627-62-77 Виктор

Входное давление Max. 16 bar (polycarbonate bowl), Max. 25 bar (metal bowl)
Температура окружающей среды max. 50 °C
Температура среды max. 50 °C
Уплотнение Нитрильный каучук
Размер пор в фильтрующем элементе 50 µm

Скачать файл PDF

Свойства K-WTEH KOMBI PC-BEHAELTER S H ABLV

Входное давление: Max. 16 bar (polycarbonate bowl), Max. 25 bar (metal bowl)
Температура окружающей среды: max. 50 °C
Температура среды: max. 50 °C
Уплотнение: Нитрильный каучук

Размер пор в фильтрующем элементе: 50 µm
Капельная насадка: PA
Корпус: Die-cast zinc, Spring bonnet; PA
Измерение расхода воздуха: At P1 = 8 bar, P2 = 6 bar and pressure drop Δp = 1 bar

Варианты продукта (10)

Название	Резьба	Расход nom.	A	C	B
K-07250845	G 1/4	1400	67,0	68,5	217,0 mm
K-07250847	G 1/4	1000	67,0	68,5	217,0 mm
K-07250849	G 3/8	1400	67,0	68,5	217,0 mm
K-07250851	G 3/8	1000	67,0	68,5	217,0 mm
K-07250853	G 1/2	1400	65,0	68,5	217,0 mm
K-07250855	G 1/2	1000	65,0	68,5	217,0 mm
K-07250857	G 3/4	3400	97,0	96,5	296,5 mm
K-07250859	G 3/4	2800	97,0	96,5	296,5 mm
K-07250861	G 1	3400	93,0	96,5	296,5 mm
K-07250863	G 1	2800	93,0	96,5	296,5 mm

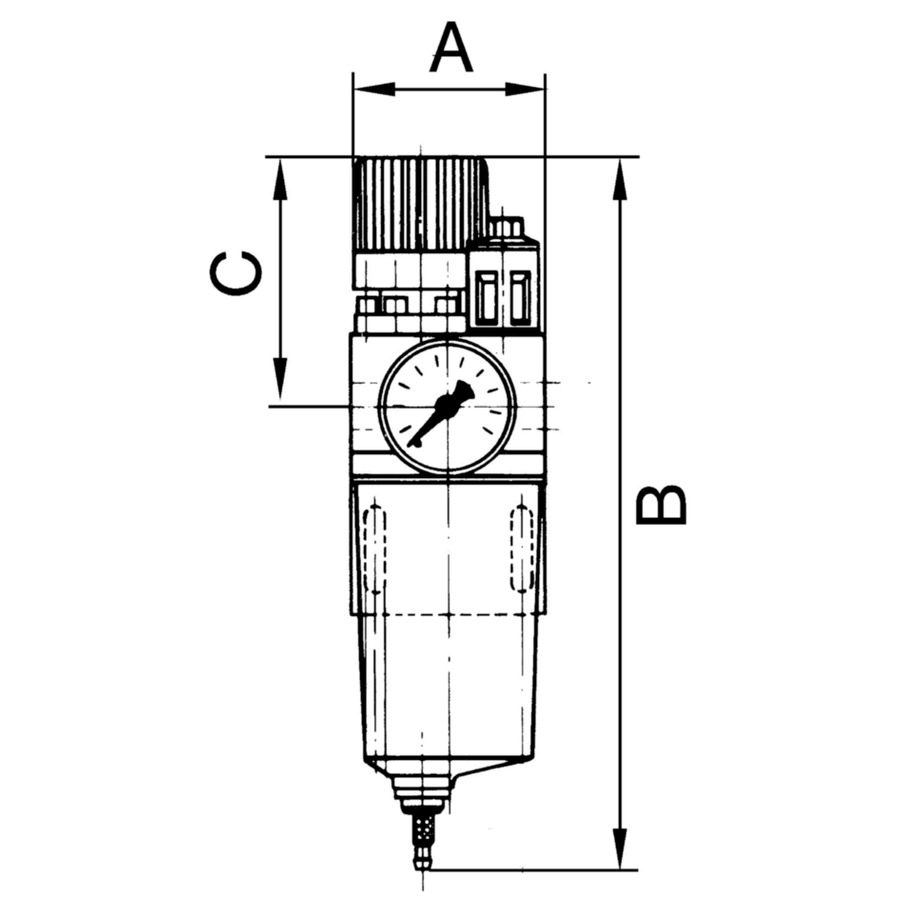

Схема продукта

Описание изделия K-WTEH KOMBI PC-BEHAELTER S H ABLV

Указания
Описание

Прочие данные только по запросу.

A filter, pressure regulator and oil-mist lubricator combined in a single device with an extremely compact design. The pressure setting can be locked by pushing the knob down. Oil can be filled under pressure.
