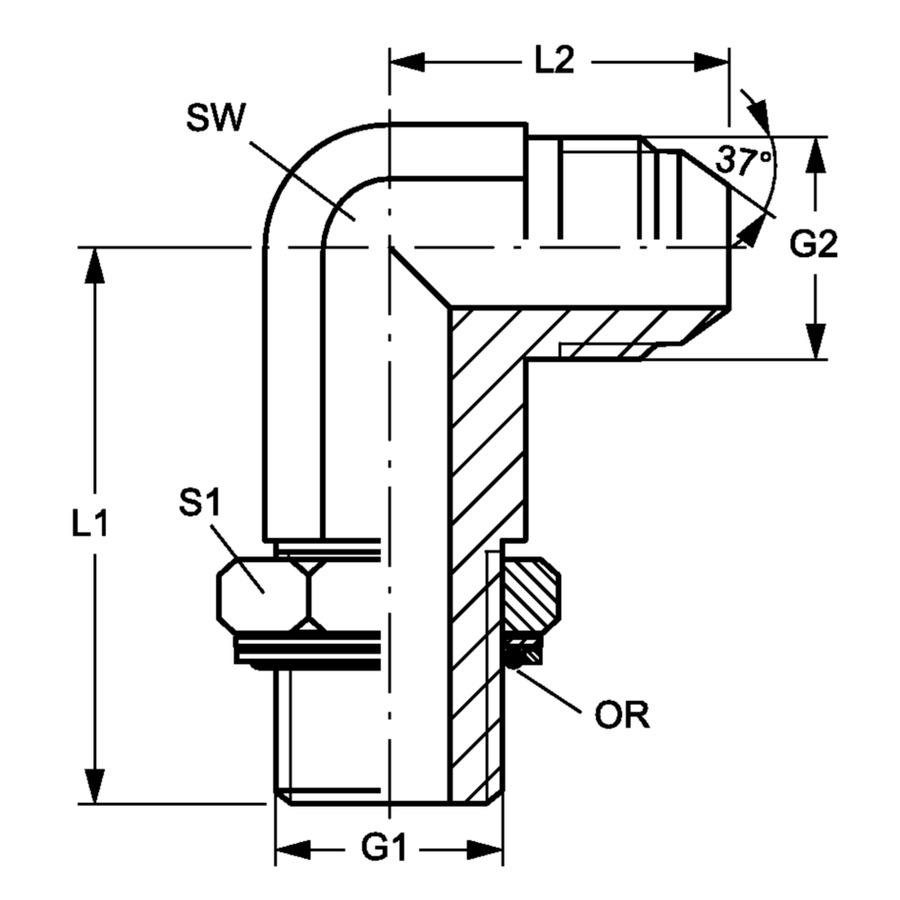

Название | G1 | G2 | L1 | L2 | SW | S1 | Кольцо круглого сечения | Действия |
---|---|---|---|---|---|---|---|---|
W90HMOKL10HJ05 | M 10 x 1 | 1/2″ -20 UNF | 49,5 | 24,0 | 13 | 15 | 8,0 x 1,5 | |
W90HMOKL12HJ05 | M 12 x 1,5 | 1/2″ -20 UNF | 53,5 | 27,0 | 13 | 18 | 9,3 x 2,4 | |
W90HMOKL14HJ06 | M 14 x 1,5 | 9/16″ -18 UNF | 56,5 | 27,0 | 14 | 20 | 11,3 x 2,4 | |
W90HMOKL16HJ06 | M 16 x 1,5 | 9/16″ -18 UNF | 67,0 | 28,5 | 19 | 22 | 13,3 x 2,4 | |
W90HMOKL18HJ08 | M 18 x 1,5 | 3/4″ -16 UNF | 67,0 | 31,5 | 19 | 25 | 15,3 x 2,4 | |
W90HMOKL18HJ10 | M 18 x 1,5 | 7/8″ -14 UNF | 75,0 | 36,5 | 22 | 25 | 15,3 x 2,4 | |
W90HMOKL20HJ10 | M 20 x 1,5 | 7/8″ -14 UNF | 78,0 | 36,5 | 22 | 28 | 17,3 x 2,4 | |
W90HMOKL22HJ10 | M 22 x 1,5 | 7/8″ -14 UNF | 78,0 | 36,5 | 22 | 28 | 19,3 x 2,4 |
SW, S1, S2, S3 = размер под ключ
