Banjo elbows with parallel female thread, swivel type K-L-STECKVER IG DREH — Banjo локти с внутренней резьбой »Синяя серия« Hansa-Flex

K-L-STECKVER IG DREH

Banjo elbows with parallel female thread, swivel type

Помощь специалиста:

(044) 205-38-70 (067) 353-07-08 Валерий (067) 605 91 82 Алексей (067) 551-34-37 Василий (067) 693-30-67 Татьяна (067) 627-62-77 Виктор

Рабочее давление Max. 15 bar, coarse vacuum
Область температур -20 °C to +80 °C
Рабочие среды Compressed air and all gases or liquids that are compatible with the materials
рекомендуемые шланги PU or PA (nylon)
Область применения Air, vacuum

Скачать файл PDF

Свойства K-L-STECKVER IG DREH

Рабочее давление: Max. 15 bar, coarse vacuum
Область температур: -20 °C to +80 °C
Рабочие среды: Compressed air and all gases or liquids that are compatible with the materials
рекомендуемые шланги: PU or PA (nylon)

Область применения: Air, vacuum
Уплотнительная поверхность: Parallel version: O-ring in housing
Материал: Plastic, Nickel plated brass
Прижимное кольцо: Plastic

Варианты продукта (21)

Название	Резьба	L1	L2
K-07400566	M 5	17,5	18,5
K-07400567	M 5	18,7	19,7
K-07400579	G 1/8	17,7	23,0
K-07400580	G 1/8	18,7	24,4
K-07400581	G 1/8	22,5	27,3
K-07400578	G 1/8	27,2	27,3
K-07400575	G 1/4	17,5	26,0
K-07400576	G 1/4	18,7	27,4
K-07400577	G 1/4	22,5	30,3
K-07400573	G 1/4	27,2	34,3
K-07400574	G 1/4	29,3	37,0
K-07400585	G 3/8	18,7	28,7
K-07400586	G 3/8	22,5	32,0
K-07400582	G 3/8	27,2	36,3
K-07400583	G 3/8	29,3	38,0
K-07400584	G 3/8	32,5	40,5
K-07400571	G 1/2	18,7	34,2
K-07400572	G 1/2	22,5	34,3
K-07400568	G 1/2	27,2	38,8
K-07400569	G 1/2	29,3	40,5
K-07400570	G 1/2	32,5	43,0

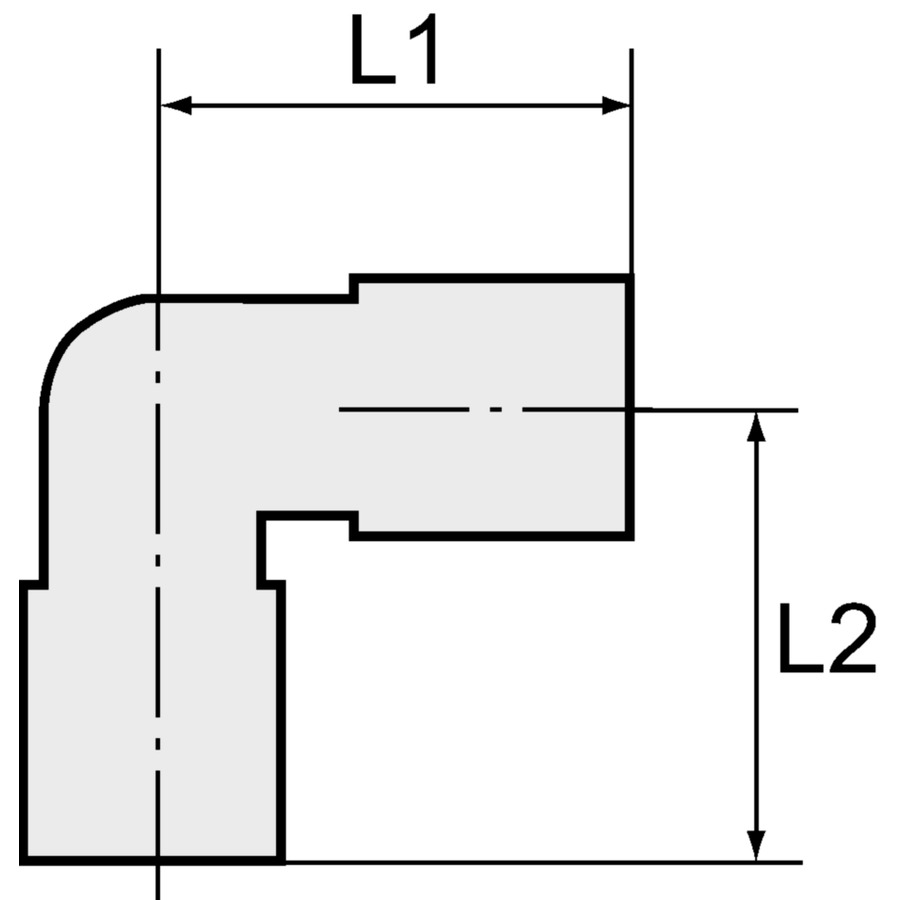

Схема продукта

Прочие данные только по запросу.

Push-in fittings series manufactured in plastic and nickel-plated brass. All parts are suitable for use with hoses, tubes or pipes made of plastic and copper.
