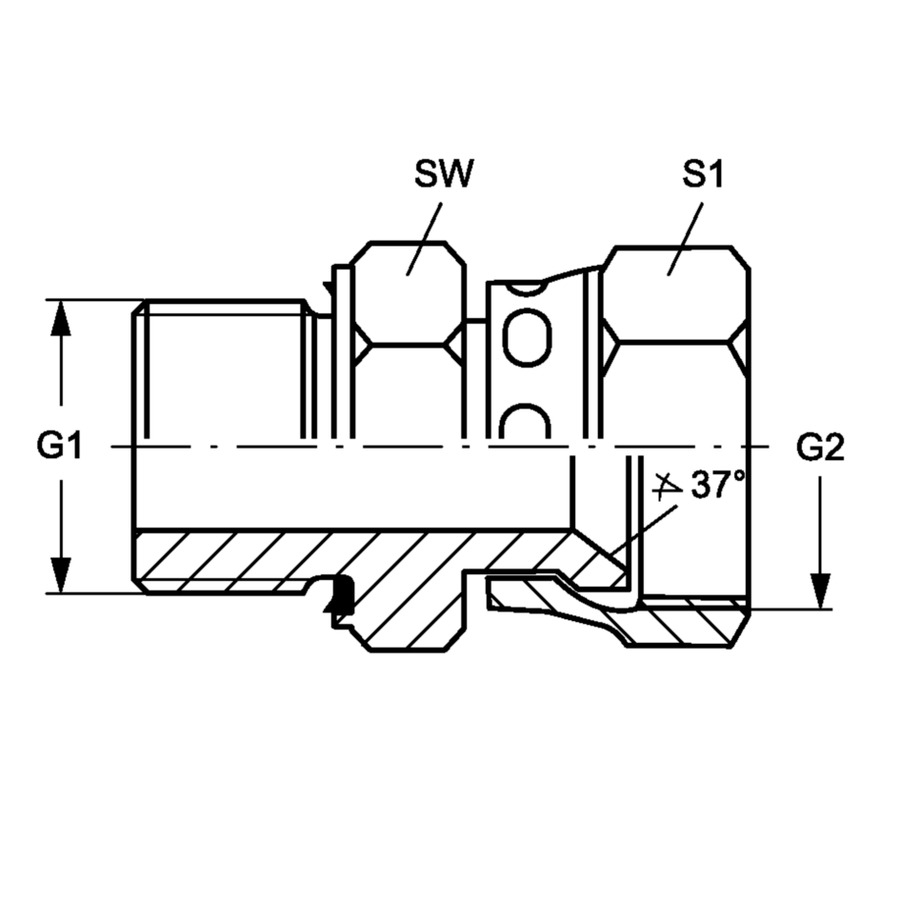

Название | G1 | G2 | i1 | L1 | L2 | Ø d1 | Ø d2 | SW | S1 | Действия |
---|---|---|---|---|---|---|---|---|---|---|
GEHRED02AJ04 | G 1/8″ -28 | 7/16″ -20 UNF | 8,0 | 22,5 | 32,0 | 3,5 | 3,5 | 14 | 14 | |
GEHRED02AJ05 | G 1/8″ -28 | 1/2″ -20 UNF | 8,0 | 23,7 | 33,2 | 3,5 | 3,5 | 14 | 17 | |
GEHRED04AJ05 | G 1/4″ -19 | 1/2″ -20 UNF | 12,0 | 31,7 | 41,2 | 4,4 | 4,4 | 19 | 17 | |
GEHRED04AJ06 | G 1/4″ -19 | 9/16″ -18 UNF | 12,0 | 31,8 | 41,8 | 4,7 | 4,7 | 19 | 19 | |
GEHRED04AJ08 | G 1/4″ -19 | 3/4″ -16 UNF | 12,0 | 33,4 | 44,9 | 4,7 | 9,9 | 19 | 24 | |
GEHRED06AJ | G 3/8″ -19 | 9/16″ -18 UNF | 12,0 | 32,8 | 42,8 | 7,9 | 6,0 | 22 | 19 | |
GEHRED06AJ08 | G 3/8″ -19 | 3/4″ -16 UNF | 12,0 | 34,4 | 45,9 | 7,9 | 9,9 | 22 | 24 | |
GEHRED06AJ10 | G 3/8″ -19 | 7/8″ -14 UNF | 12,0 | 35,6 | 49,3 | 7,9 | 12,3 | 22 | 27 | |
GEHRED08AJ | G 1/2″ -14 | 3/4″ -16 UNF | 14,0 | 37,4 | 48,9 | 9,9 | 9,9 | 27 | 24 | |
GEHRED08AJ10 | G 1/2″ -14 | 7/8″ -14 UNF | 14,0 | 38,6 | 52,3 | 11,1 | 11,1 | 27 | 27 | |
GEHRED08AJ12 | G 1/2″ -14 | 1.1/16" -12 UN | 14,0 | 39,1 | 54,0 | 11,1 | 15,5 | 27 | 32 | |
GEHRED12AJ | G 3/4″ -14 | 1.1/16" -12 UN | 16,0 | 41,6 | 56,5 | 15,5 | 15,5 | 32 | 32 | |
GEHRED12AJ16 | G 3/4″ -14 | 1.5/16″ -12 UN | 16,0 | 42,6 | 59,4 | 16,7 | 21,5 | 32 | 41 | |
GEHRED16AJ | G 1″ -11 | 1.5/16″ -12 UN | 18,0 | 47,6 | 64,4 | 21,5 | 21,5 | 41 | 41 | |
GEHRED16AJ20 | G 1″ -11 | 1.5/8″ -12 UN | 18,0 | 49,5 | 65,8 | 22,2 | 27,5 | 41 | 50 | |
GEHRED20AJ | G 1.1/4″ -11 | 1.5/8″ -12 UN | 20,0 | 51,5 | 67,8 | 27,5 | 27,5 | 50 | 50 | |
GEHRED20AJ24 | G 1.1/4″ -11 | 1.7/8″ -12 UN | 20,0 | 53,3 | 72,7 | 28,6 | 33,5 | 50 | 60 | |
GEHRED24AJ | G 1.1/2″ -11 | 1.7/8″ -12 UN | 22,0 | 55,3 | 74,7 | 33,3 | 33,3 | 55 | 60 |
SW, S1, S2, S3 = размер под ключ
