Гильза цилиндра, BK-1 BK-1 — Гильза цилиндра BK-1, BK-1 F,BK-2 Hansa-Flex

BK-1

Гильза цилиндра, BK-1

Помощь специалиста:

(044) 205-38-70 (067) 353-07-08 Валерий (067) 605 91 82 Алексей (067) 551-34-37 Василий (067) 693-30-67 Татьяна (067) 627-62-77 Виктор

Модель Не требующий обслуживания подшипник скольжения с ПТФЭ-напылением
pv Продолжительный режим работы: 1,8 Н/мм² x м/с
Кратковременный режим работы: 3,6 Н/мм² x м/с
допустимая нагрузка статично: 250 Н/мм²
низкая скорость скольжения: 140 Н/мм²
вращение, колебание 55 Н/мм²
скорость скольжения Сухой ход: 2 м/с
коэффициент теплового расширения параллельно поверхности кольца: 11 x 10-6 K-1
перпендикулярно поверхности: 30 x 10-6 K-1

Скачать файл PDF

Свойства BK-1

Модель: Не требующий обслуживания подшипник скольжения с ПТФЭ-напылением
pv: Продолжительный режим работы: 1,8 Н/мм² x м/с
Кратковременный режим работы: 3,6 Н/мм² x м/с
допустимая нагрузка: статично: 250 Н/мм²
низкая скорость скольжения: 140 Н/мм²
вращение, колебание 55 Н/мм²
скорость скольжения: Сухой ход: 2 м/с
коэффициент теплового расширения: параллельно поверхности кольца: 11 x 10-6 K-1
перпендикулярно поверхности: 30 x 10-6 K-1
коэффициент теплопроводности: 40 W/(m·K)
Температура min.: -200 °C

Температура min.: -200 °C
Температура макс.: 270 °C
Удельное давление: 250 (≤ Н/мм²)
Материал: Стальная спинка с напыленным пористым бронзовым покрытием
с последующей накаткой на бронзовый слой смеси ПТФЭ со свинцом
Защита поверхности: оцинкованный или омедненный
Применение: Втулки ВК-1 могут быть использованы для передаточных, вращательных и колебательных движений
Штоковая направляющая для пневматических и гидравлических цилиндров
Крепежные проушины пневматических и гидравлических цилиндров
подъемно-транспортного оборудования, текстильного оборудования, автомобилей...
Норма: ISO 3547
DIN 1494

Варианты продукта (135)

Название	D	d	L	f1	f2
BK-1-0605	8,0	6	5	0,5	0,3
BK-1-0610	8,0	6	10	0,5	0,3
BK-1-0806	10,0	8	6	0,5	0,3
BK-1-0810	10,0	8	10	0,5	0,3
BK-1-0812	10,0	8	12	0,5	0,3
BK-1-1007	12,0	10	7	0,5	0,3
BK-1-1008	12,0	10	8	0,5	0,3
BK-1-1010	12,0	10	10	0,5	0,3
BK-1-1012	12,0	10	12	0,5	0,3
BK-1-1015	12,0	10	15	0,5	0,3
BK-1-1020	12,0	10	20	0,5	0,3
BK-1-1208	14,0	12	8	0,5	0,3
BK-1-1212	14,0	12	12	0,5	0,3
BK-1-1215	14,0	12	15	0,5	0,3
BK-1-1220	14,0	12	20	0,5	0,3
BK-1-1225	14,0	12	25	0,5	0,3
BK-1-1310	15,0	13	10	0,5	0,3
BK-1-1425	16,0	14	25	0,5	0,3
BK-1-1510	17,0	15	10	0,5	0,3
BK-1-1512	17,0	15	12	0,5	0,3
BK-1-1515	17,0	15	15	0,5	0,3
BK-1-1520	17,0	15	20	0,5	0,3
BK-1-1525	17,0	15	25	0,5	0,3
BK-1-1615	18,0	16	15	0,5	0,3
BK-1-1620	18,0	16	20	0,5	0,3
BK-1-1625	18,0	16	25	0,5	0,3
BK-1-1712	19,0	17	12	0,5	0,3
BK-1-1815	20,0	18	15	0,5	0,3
BK-1-1820	20,0	18	20	0,5	0,3
BK-1-1825	20,0	18	25	0,5	0,3
BK-1-2010	23,0	20	10	0,8	0,4
BK-1-2020	23,0	20	20	0,8	0,4
BK-1-2025	23,0	20	25	0,8	0,4
BK-1-2030	23,0	20	30	0,8	0,4
BK-1-2220	25,0	22	20	0,8	0,4
BK-1-2225	25,0	22	25	0,8	0,4
BK-1-2230	25,0	22	30	0,8	0,4
BK-1-2415	27,0	24	15	0,8	0,4
BK-1-2425	27,0	24	25	0,8	0,4
BK-1-2430	27,0	24	30	0,8	0,4
BK-1-2512	28,0	25	12	0,8	0,4
BK-1-2515	28,0	25	15	0,8	0,4
BK-1-2520	28,0	25	20	0,8	0,4
BK-1-2525	28,0	25	25	0,8	0,4
BK-1-2530	28,0	25	30	0,8	0,4
BK-1-2535	28,0	25	35	0,8	0,4
BK-1-2540	28,0	25	40	0,8	0,4
BK-1-2550	28,0	25	50	0,8	0,4
BK-1-2620	29,0	26	20	1,0	0,5
BK-1-2630	29,0	26	30	1,0	0,5
BK-1-2820	32,0	28	20	1,0	0,5
BK-1-2825	32,0	28	25	1,0	0,5
BK-1-2830	32,0	28	30	1,0	0,5
BK-1-2835	32,0	28	35	1,0	0,5
BK-1-3012	34,0	30	12	1,0	0,5
BK-1-3015	34,0	30	15	1,0	0,5
BK-1-3020	34,0	30	20	1,0	0,5
BK-1-3025	34,0	30	25	1,0	0,5
BK-1-3030	34,0	30	30	1,0	0,5
BK-1-3035	34,0	30	35	1,0	0,5
BK-1-3040	34,0	30	40	1,0	0,5
BK-1-3220	36,0	32	20	1,0	0,5
BK-1-3225	36,0	32	25	1,0	0,5
BK-1-3230	36,0	32	30	1,0	0,5
BK-1-3240	36,0	32	40	1,0	0,5
BK-1-3520	39,0	35	20	1,0	0,5
BK-1-3525	39,0	35	25	1,0	0,5
BK-1-3530	39,0	35	30	1,0	0,5
BK-1-3535	39,0	35	35	1,0	0,5
BK-1-3540	39,0	35	40	1,0	0,5
BK-1-3550	39,0	35	50	1,0	0,5
BK-1-3820	42,0	38	20	1,0	0,5
BK-1-3840	42,0	38	40	1,0	0,5
BK-1-4012	44,0	40	12	1,0	0,5
BK-1-4020	44,0	40	20	1,0	0,5
BK-1-4025	44,0	40	25	1,0	0,5
BK-1-4030	44,0	40	30	1,0	0,5
BK-1-4035	44,0	40	35	1,0	0,5
BK-1-4040	44,0	40	40	1,0	0,5
BK-1-4050	44,0	40	50	1,0	0,5
BK-1-4520	50,0	45	20	1,2	0,6
BK-1-4525	50,0	45	25	1,2	0,6
BK-1-4530	50,0	45	30	1,2	0,6
BK-1-4535	50,0	45	35	1,2	0,6
BK-1-4540	50,0	45	40	1,2	0,6
BK-1-4545	50,0	45	45	1,2	0,6
BK-1-4550	50,0	45	50	1,2	0,6
BK-1-5015	55,0	50	15	1,2	0,6
BK-1-5020	55,0	50	20	1,2	0,6
BK-1-5025	55,0	50	25	1,2	0,6
BK-1-5030	55,0	50	30	1,2	0,6
BK-1-5035	55,0	50	35	1,2	0,6
BK-1-5040	55,0	50	40	1,2	0,6
BK-1-5050	55,0	50	50	1,2	0,6
BK-1-5060	55,0	50	60	1,2	0,6
BK-1-5530	60,0	55	30	1,2	0,6
BK-1-5535	60,0	55	35	1,2	0,6
BK-1-5540	60,0	55	40	1,2	0,6
BK-1-5550	60,0	55	50	1,2	0,6
BK-1-5560	60,0	55	60	1,2	0,6
BK-1-6030	65,0	60	30	1,2	0,6
BK-1-6040	65,0	60	40	1,2	0,6
BK-1-6050	65,0	60	50	1,2	0,6
BK-1-6060	65,0	60	60	1,2	0,6
BK-1-6070	65,0	60	70	1,2	0,6
BK-1-6540	70,0	65	40	1,2	0,6
BK-1-6550	70,0	65	50	1,2	0,6
BK-1-6560	70,0	65	60	1,2	0,6
BK-1-6570	70,0	65	70	1,2	0,6
BK-1-7030	75,0	70	30	1,2	0,6
BK-1-7040	75,0	70	40	1,2	0,6
BK-1-7060	75,0	70	60	1,2	0,6
BK-1-7070	75,0	70	70	1,2	0,6
BK-1-7530	80,0	75	30	1,2	0,6
BK-1-7550	80,0	75	50	1,2	0,6
BK-1-7560	80,0	75	60	1,2	0,6
BK-1-8040	85,0	80	40	1,2	0,6
BK-1-8060	85,0	80	60	1,2	0,6
BK-1-8080	85,0	80	80	1,2	0,6
BK-1-80100	85,0	80	100	1,2	0,6
BK-1-8540	90,0	85	40	1,2	0,6
BK-1-9040	95,0	90	40	1,2	0,6
BK-1-9060	95,0	90	60	1,2	0,6
BK-1-90100	95,0	90	100	1,2	0,6
BK-1-10050	105,0	100	50	1,2	0,6
BK-1-10060	105,0	100	60	1,2	0,6
BK-1-10095	105,0	100	95	1,2	0,6
BK-1-11050	115,0	110	50	1,2	0,6
BK-1-11060	115,0	110	60	1,2	0,6
BK-1-12060	125,0	120	60	1,2	0,6
BK-1-120100	125,0	120	100	1,2	0,6
BK-1-125100	130,0	125	100	1,2	0,6
BK-1-14080	145,0	140	80	1,2	0,6
BK-1-16080	165,0	160	80	1,2	0,6
BK-1-160100	165,0	160	100	1,2	0,6

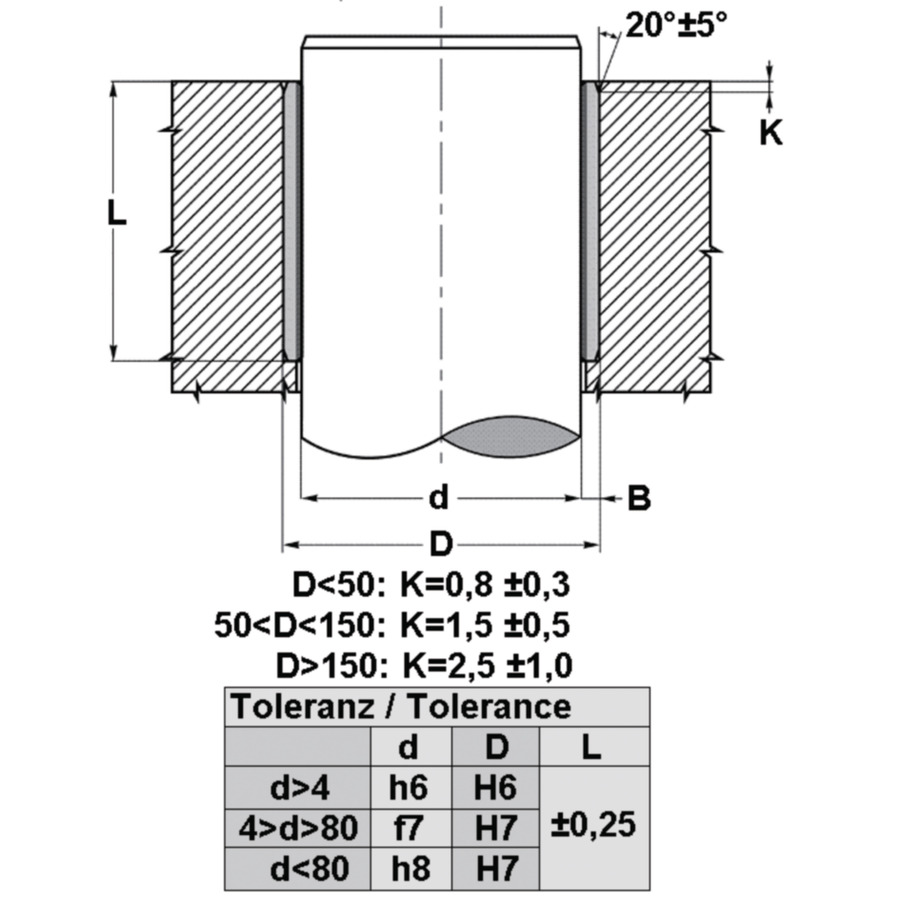

Схема продукта

Описание изделия BK-1

Указания

Учитывать глубину шероховатости вала Ra Учитывать твердость вала 350 Описание Возможно применение при сухом ходе, не требует технического обслуживанияПоглощение шума и колебаний.Возможность использования в гидродинамических условияхВысокая допустимая нагрузка.Хорошая устойчивость к воздействию химических элементовХорошая устойчивость к трению и износу.Отсутствует движение рывками.Широкий диапазон температур.Высокая скорость скольжения.Не поглощает воду.Незначительный зазор при эксплуатации.Очень компактный.
