Свойства AGL (3000 PSI / 6000 PSI)
- Модель: Промежуточный фланец SAE с измерительным соединением
- Конструкция: прямые
-
Норма:
SAE J 518 C
ISO 6162
- Крепление: Отверстие под винт
- Материал: S355J2G3 (ST52.3)
- Защита поверхности: Смазка черным маслом

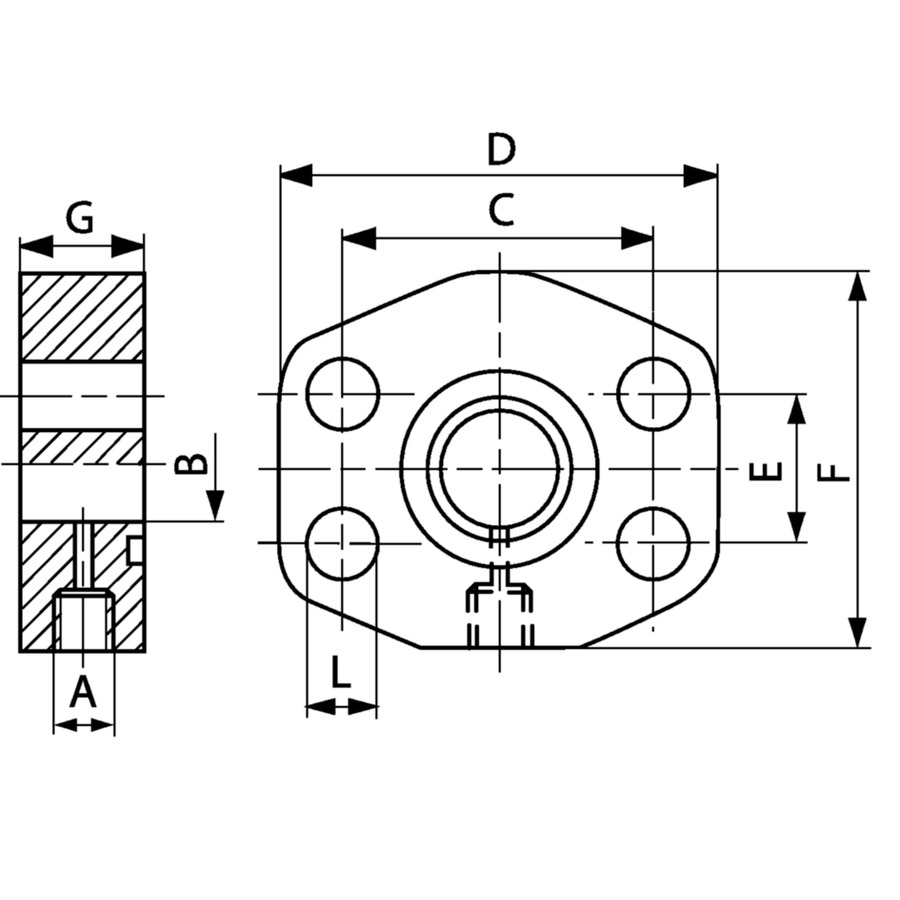

| Название | D | Серия давления | Типоразмер | A | G | L | Ø B | PB | C | E | F | Действия |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AGL80 | 55 | 3000 PSI | 1/2″ | G 1/4″ -19 | 24 | 9,0 | 12 | 350 | 38,1 | 17,5 | 38 | |
| AGL100 | 65 | 3000 PSI | 3/4″ | G 1/4″ -19 | 24 | 11,0 | 19 | 350 | 47,6 | 22,3 | 50 | |
| AGL102 | 70 | 3000 PSI | 1″ | G 1/4″ -19 | 24 | 11,0 | 24 | 315 | 52,4 | 26,2 | 50 | |
| AGL104 | 81 | 3000 PSI | 1.1/4″ | G 1/4″ -19 | 23 | 12,5 | 32 | 250 | 58,7 | 30,2 | 70 | |
| AGL106 | 95 | 3000 PSI | 1.1/2″ | G 1/4″ -19 | 24 | 13,5 | 38 | 200 | 69,9 | 35,7 | 78 | |
| AGL108 | 102 | 3000 PSI | 2″ | G 1/4″ -19 | 24 | 13,5 | 50 | 200 | 77,8 | 42,9 | 90 | |
| AGL401 | 55 | 6000 PSI | 1/2″ | G 1/4″ -19 | 24 | 9,0 | 12 | 400 | 40,5 | 18,2 | 38 | |
| AGL402 | 70 | 6000 PSI | 3/4″ | G 1/4″ -19 | 24 | 11,0 | 19 | 400 | 50,8 | 23,8 | 50 | |
| AGL403 | 81 | 6000 PSI | 1″ | G 1/4″ -19 | 23 | 13,0 | 24 | 400 | 57,2 | 27,8 | 70 | |
| AGL404 | 95 | 6000 PSI | 1.1/4″ | G 1/4″ -19 | 24 | 15,0 | 32 | 400 | 66,7 | 31,8 | 78 | |
| AGL405 | 112 | 6000 PSI | 1.1/2″ | G 1/4″ -19 | 24 | 17,0 | 38 | 400 | 79,4 | 36,5 | 94 | |
| AGL406 | 134 | 6000 PSI | 2″ | G 1/4″ -19 | 24 | 21,0 | 51 | 400 | 96,8 | 44,5 | 114 |
PB = макс. Рабочее давление (бар)
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
