T HROK HB

Ввертный штуцер, T-образный

T HROK HB
T HROK HB T HROK HB
Помощь специалиста:
(044) 205-38-70 (067) 353-07-08 Валерий (067) 605 91 82 Алексей (067) 551-34-37 Василий (067) 693-30-67 Татьяна (067) 627-62-77 Виктор
  • Конструкция T-образная форма
  • Модель Ввертный штуцер с регулировкой положения
  • Форма уплотнения 1 Кольцо круглого сечения и камерное кольцо
  • Соединение 1 Наружная резьба BSP, цилиндрическая
  • Материал Сталь
Скачать файл PDF

Свойства T HROK HB

  • Конструкция: T-образная форма
  • Модель: Ввертный штуцер с регулировкой положения
  • Форма уплотнения 1: Кольцо круглого сечения и камерное кольцо
  • Соединение 1: Наружная резьба BSP, цилиндрическая
  • Материал: Сталь
  • Защита поверхности: Гальваническое покрытие
  • Соединение 2 + 3: Наружная резьба BSP, цилиндрическая
  • Форма уплотнения 2 + 3: Внутренний конус 60°

Варианты продукта (19)

Название G1 G2 + G3 SW S1 Кольцо круглого сечения Действия
THROK02HB G 1/8″ -28 G 1/8″ -28 14 14 7,65 x 1,78
THROK04HB02 G 1/4″ -19 G 1/8″ -28 14 19 10,78 x 2,62
THROK04HB G 1/4″ -19 G 1/4″ -19 19 19 10,78 x 2,62
THROK04HB06 G 1/4″ -19 G 3/8″ -19 19 19 10,78 x 2,62
THROK06HB04 G 3/8″ -19 G 1/4″ -19 19 22 13,94 x 2,62
THROK06HB G 3/8″ -19 G 3/8″ -19 19 22 13,94 x 2,62
THROK06HB08 G 3/8″ -19 G 1/2″ -14 19 22 13,94 x 2,62
THROK08HB06 G 1/2″ -14 G 3/8″ -19 27 27 17,86 x 2,62
THROK08HB G 1/2″ -14 G 1/2″ -14 27 27 17,86 x 2,62
THROK08HB10 G 1/2″ -14 G 5/8″ -14 27 27 17,86 x 2,62
THROK08HB12 G 1/2″ -14 G 3/4″ -14 30 27 17,86 x 2,62
THROK12HB08 G 3/4″ -14 G 1/2″ -14 30 36 23,47 x 2,62
THROK12HB G 3/4″ -14 G 3/4″ -14 30 36 23,47 x 2,62
THROK12HB16 G 3/4″ -14 G 1″ -11 36 36 23,47 x 2,62
THROK16HB12 G 1″ -11 G 3/4″ -14 36 41 29,74 x 3,53
THROK16HB G 1″ -11 G 1″ -11 36 41 29,74 x 3,53
THROK20HB16 G 1.1/4″ -11 G 1″ -11 41 50 37,69 x 3,53
THROK20HB G 1.1/4″ -11 G 1.1/4″ -11 51 50 37,69 x 3,53
THROK24HB G 1.1/2″ -11 G 1.1/2″ -11 50 55 44,04 x 3,53

SW, S1, S2, S3 = размер под ключ

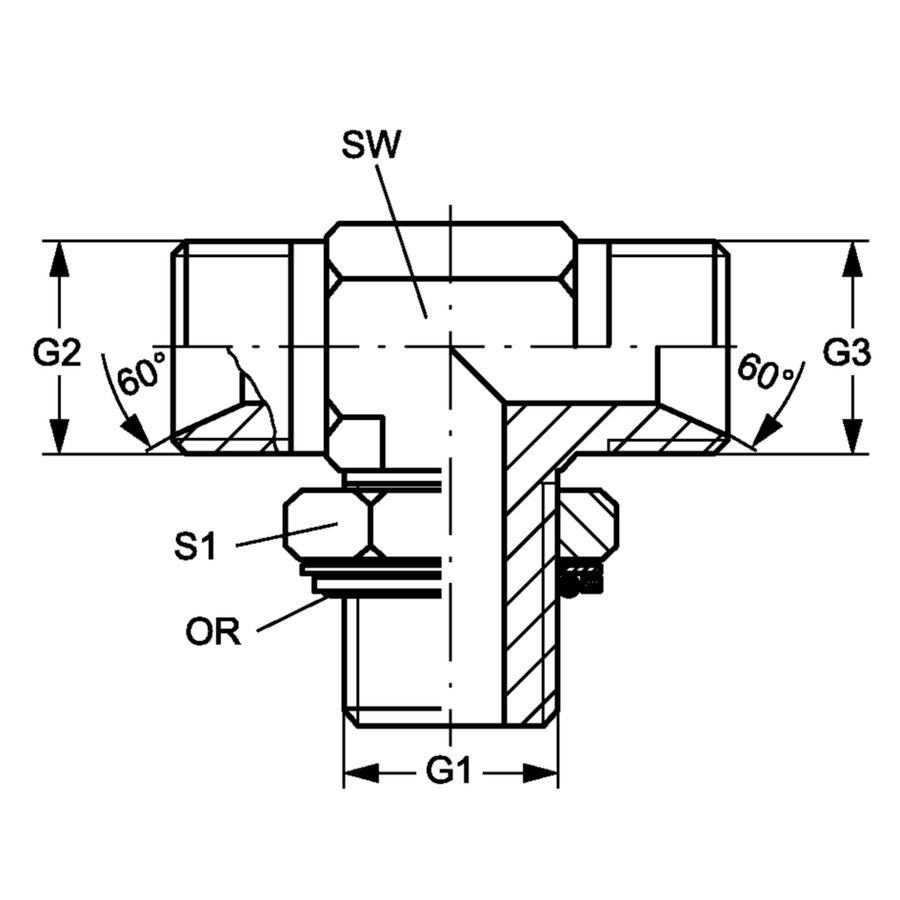

Схема продукта

Схема продукта: T HROK HB
