K-L-STECKVER L DREH AG OR

Male elbows, long, swivel type, parallel male thread with O-ring

Помощь специалиста:

(044) 205-38-70 (067) 353-07-08 Валерий (067) 605 91 82 Алексей (067) 551-34-37 Василий (067) 693-30-67 Татьяна (067) 627-62-77 Виктор

Рабочее давление Max. 15 bar, coarse vacuum
Область температур -20 °C to +80 °C
Рабочие среды Compressed air and all gases or liquids that are compatible with the materials
рекомендуемые шланги PU or PA (nylon)
Область применения Air, vacuum

Скачать файл PDF

Свойства K-L-STECKVER L DREH AG OR

Рабочее давление: Max. 15 bar, coarse vacuum
Область температур: -20 °C to +80 °C
Рабочие среды: Compressed air and all gases or liquids that are compatible with the materials
рекомендуемые шланги: PU or PA (nylon)

Область применения: Air, vacuum
Уплотнительная поверхность: Parallel version: O-ring in housing
Материал: Plastic, Nickel plated brass
Прижимное кольцо: Plastic

Варианты продукта (22)

Название	Резьба	L1	L2
K-07400176	M 5	18,8	32,5
K-07400177	M 5	20,0	33,5
K-07400190	G 1/8	18,8	30,5
K-07400191	G 1/8	20,0	31,5
K-07400192	G 1/8	22,5	37,8
K-07400188	G 1/8	26,9	45,4
K-07400189	G 1/8	28,5	46,9
K-07400185	G 1/4	18,8	30,5
K-07400186	G 1/4	20,0	31,5
K-07400187	G 1/4	22,5	33,8
K-07400183	G 1/4	26,9	46,4
K-07400184	G 1/4	28,5	47,9
K-07400196	G 3/8	20,0	32,6
K-07400197	G 3/8	22,5	34,9
K-07400193	G 3/8	26,9	43,4
K-07400194	G 3/8	28,5	44,9
K-07400195	G 3/8	33,5	58,2
K-07400181	G 1/2	20,0	33,3
K-07400182	G 1/2	22,5	37,3
K-07400178	G 1/2	26,9	45,3
K-07400179	G 1/2	28,5	46,8
K-07400180	G 1/2	33,5	54,9

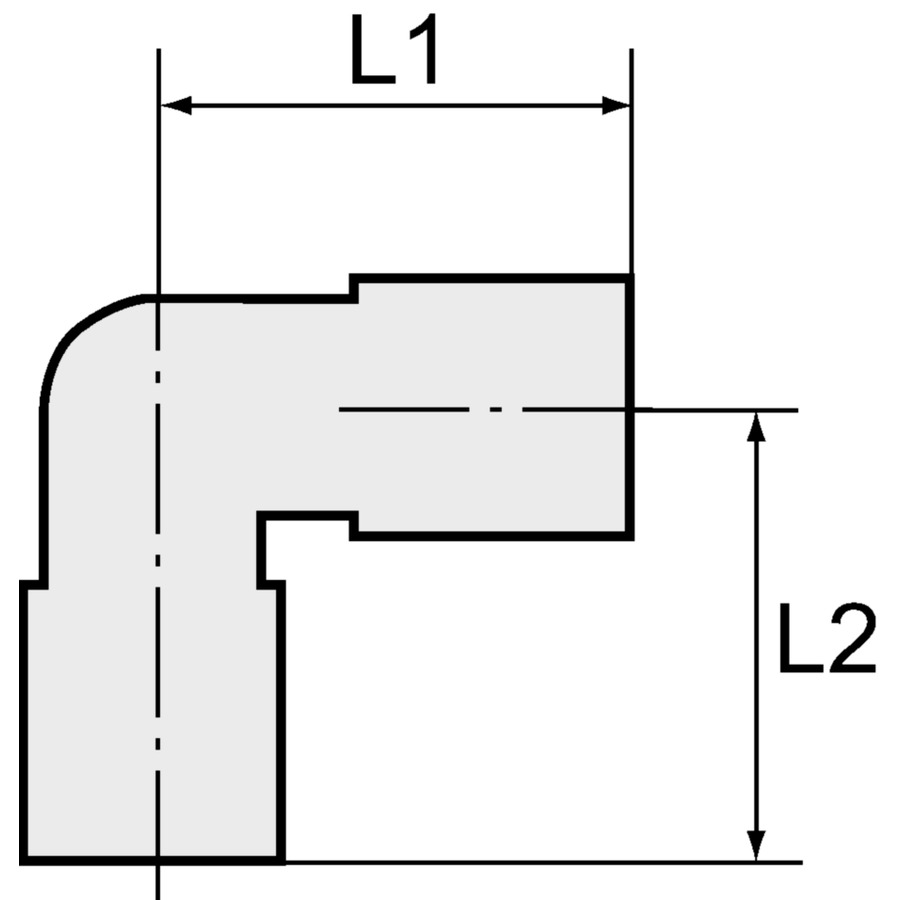

Схема продукта

Описание изделия K-L-STECKVER L DREH AG OR

Указания
Описание

Прочие данные только по запросу.

Push-in fittings series manufactured in plastic and nickel-plated brass. All parts are suitable for use with hoses, tubes or pipes made of plastic and copper.
