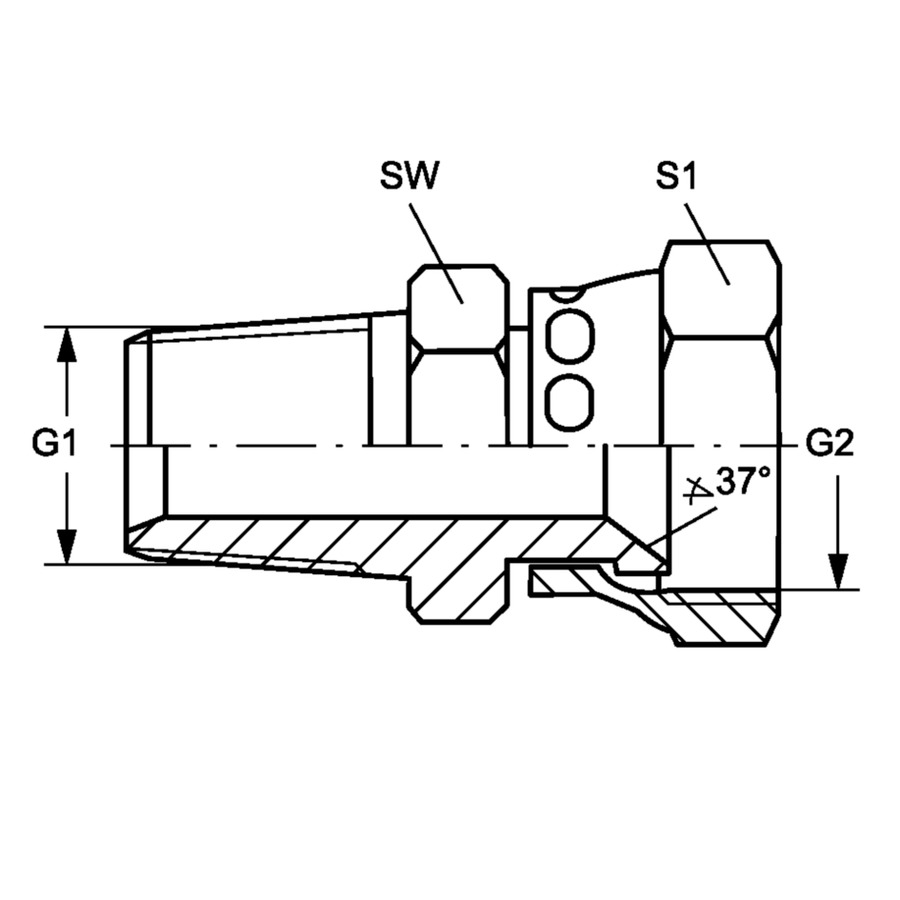

Название | G1 | G2 | d1 | d2 | i1 | L1 | L2 | S1 | SW | S1 | Действия |
---|---|---|---|---|---|---|---|---|---|---|---|
GEHN02AJ04 | 1/8″ -27 NPT | 7/16″ -20 UNF | 4 | 4 | 10,1 | 23,6 | 33,1 | 14 | 11 | 14 | |
GEHN02AJ05 | 1/8″ -27 NPT | 1/2″ -20 UNF | 4,4 | 4,4 | 10,1 | 24,8 | 34,3 | 17 | 12 | 17 | |
GEHN02AJ06 | 1/8″ -27 NPT | 9/16″ -18 UNF | 4,5 | 6 | 10,1 | 25,9 | 35,9 | 19 | 14 | 14 | |
GEHN04AJ | 1/4" -18 NPT | 7/16″ -20 UNF | 5,6 | 4 | 15 | 29,5 | 39 | 14 | 14 | 14 | |
GEHN04AJ05 | 1/4" -18 NPT | 1/2″ -20 UNF | 5,6 | 4,4 | 15 | 30,7 | 40,2 | 17 | 14 | 16 | |
GEHN04AJ06 | 1/4" -18 NPT | 9/16″ -18 UNF | 5,6 | 5,6 | 15 | 30,8 | 40,8 | 19 | 14 | 17 | |
GEHN04AJ08 | 1/4" -18 NPT | 3/4″ -16 UNF | 5,6 | 9,9 | 15 | 32,4 | 43,9 | 24 | 19 | 22 | |
GEHN06AJ | 3/8" -18 NPT | 9/16″ -18 UNF | 8,4 | 6 | 15,2 | 32,6 | 44,1 | 24 | 19 | 17 | |
GEHN06AJ08 | 3/8" -18 NPT | 3/4″ -16 UNF | 8,4 | 9,9 | 15,2 | 32,6 | 44,1 | 24 | 19 | 22 | |
GEHN06AJ10 | 3/8" -18 NPT | 7/8″ -14 UNF | 8,4 | 12,3 | 15,2 | 35,3 | 49 | 27 | 22 | 27 | |
GEHN08AJ06 | 1/2″ -14 NPT | 9/16″ -18 UNF | 11,9 | 6 | 19,9 | 37,2 | 47,2 | 19 | 22 | 19 | |
GEHN08AJ | 1/2″ -14 NPT | 3/4″ -16 UNF | 11,9 | 9,9 | 19,9 | 38,8 | 50,3 | 22 | 22 | 22 | |
GEHN08AJ10 | 1/2″ -14 NPT | 7/8″ -14 UNF | 11,9 | 11,9 | 19,9 | 40 | 53,7 | 27 | 22 | 25 | |
GEHN08AJ12 | 1/2″ -14 NPT | 1.1/16" -12 UN | 11,9 | 15,5 | 19,9 | 42 | 56,9 | 32 | 27 | 32 | |
GEHN12AJ08 | 3/4″ -14 NPT | 3/4″ -16 UNF | 16,5 | 9,9 | 20,2 | 40,6 | 52,1 | 24 | 27 | 22 | |
GEHN12AJ10 | 3/4″ -14 NPT | 7/8″ -14 UNF | 16,5 | 12,3 | 20,2 | 41,8 | 55,5 | 27 | 27 | 27 | |
GEHN12AJ | 3/4″ -14 NPT | 1.1/16" -12 UN | 15,5 | 15,5 | 20,2 | 42,3 | 57,2 | 32 | 27 | 32 | |
GEHN12AJ14 | 3/4″ -14 NPT | 1.3/16″ -12 UN | 16,5 | 16,5 | 20,2 | 42,4 | 58,9 | 36 | 32 | 32 | |
GEHN12AJ16 | 3/4″ -14 NPT | 1.5/16″ -12 UN | 16,5 | 21,5 | 20,2 | 43,8 | 60,6 | 41 | 32 | 38 | |
GEHN16AJ | 1″ -11,5 NPT | 1.5/16″ -12 UN | 21,1 | 21,1 | 25,1 | 48,7 | 65,5 | 41 | 36 | 38 | |
GEHN16AJ20 | 1″ -11,5 NPT | 1.5/8″ -12 UN | 21,1 | 27,5 | 25,1 | 51,6 | 67,9 | 50 | 41 | 50 | |
GEHN20AJ | 1.1/4" -11,5 NPT | 1.5/8″ -12 UN | 27,5 | 27,5 | 25,7 | 53,2 | 69,5 | 50 | 46 | 50 | |
GEHN24AJ | 1.1/2" -11,5 NPT | 1.7/8″ -12 UN | 33,5 | 33,5 | 26,1 | 55,9 | 75,3 | 60 | 50 | 58 |
SW, S1, S2, S3 = размер под ключ
