WA LV PN40 VA

Соединение ... LV, PN 40, VA

WA LV PN40 VA
WA LV PN40 VA WA LV PN40 VA
Помощь специалиста:
(044) 205-38-70 (067) 353-07-08 Валерий (067) 605 91 82 Алексей (067) 551-34-37 Василий (067) 693-30-67 Татьяна (067) 627-62-77 Виктор
  • Область применения Присоединительная арматура для металлических шлангов
  • Применение паяная конструкция с термостойкостью до 200 °C
    сварная конструкция из высококачественной стали с термостойкостью до 550 °C
  • Соединение 1 Фланец предварительной сварки
    на ступени давления PN40
  • Форма уплотнения 1 Плоское уплотнение
  • Конструкция прямые
Скачать файл PDF

Свойства WA LV PN40 VA

  • Область применения: Присоединительная арматура для металлических шлангов
  • Применение: паяная конструкция с термостойкостью до 200 °C
    сварная конструкция из высококачественной стали с термостойкостью до 550 °C
  • Соединение 1: Фланец предварительной сварки
    на ступени давления PN40
  • Форма уплотнения 1: Плоское уплотнение
  • Форма уплотнения 1: Плоское уплотнение
  • Конструкция: прямые
  • Материал: нержавеющая сталь
  • Норма: DIN 2635
    DIN EN 1092-1

Варианты продукта (12)

Название DN PN (бар) D d1 K L Действия
WA010LVPN40VA 10 40 90 40 60 14
WA013LVPN40VA 13 40 95 45 65 14
WA020LVPN40VA 20 40 105 58 75 14
WA025LVPN40VA 25 40 115 68 85 14
WA032LVPN40VA 32 40 140 78 100 18
WA040LVPN40VA 40 40 150 88 110 18
WA050LVPN40VA 50 40 165 102 125 18
WA065LVPN40VA 65 40 185 122 145 18
WA080LVPN40VA 80 40 200 138 160 18
WA100LVPN40VA 100 40 235 162 190 22
WA125LVPN40VA 125 40 270 188 220 26
WA150LVPN40VA 150 40 300 218 250 26

DN = номинальный диаметр, номинальный внутренний диаметр

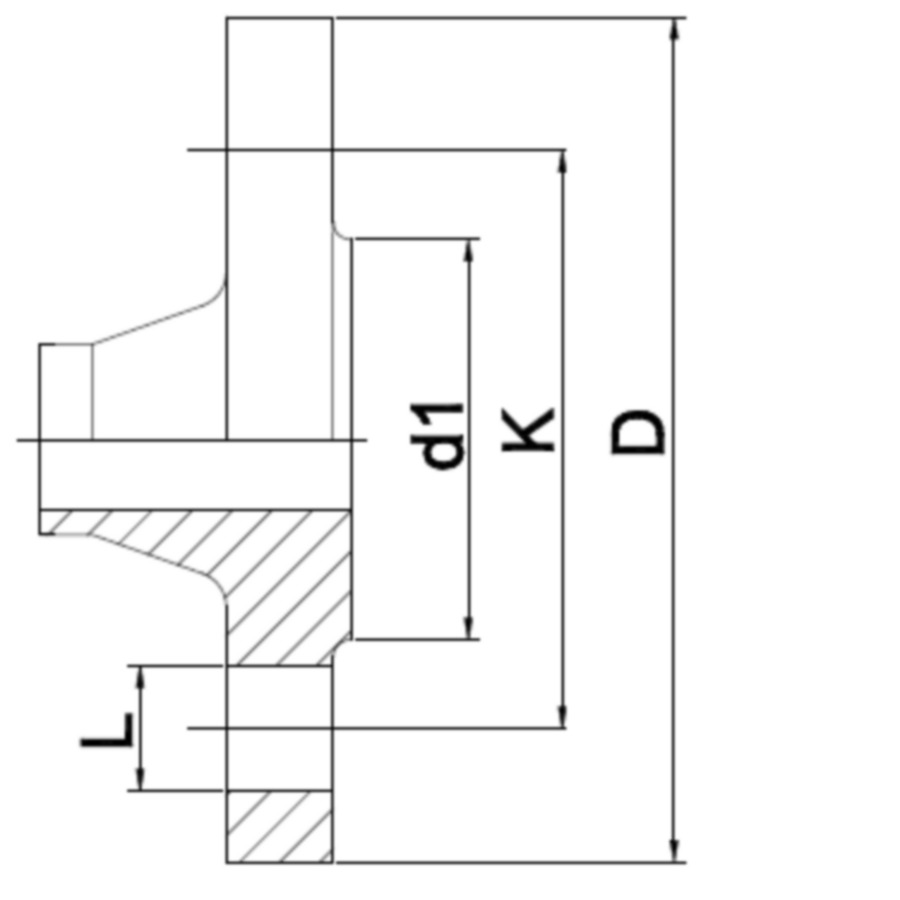

Схема продукта

Схема продукта: WA LV PN40 VA

Описание изделия WA LV PN40 VA

Другие варианты исполнения по запросу
