W45HROK04HJOF06

Ввертный штуцер, угол 45°

W45 HROK 04 HJOF 06
Трехмерная модель
W45 HROK 04 HJOF 06 W45 HROK 04 HJOF 06 Трехмерная модель
Помощь специалиста:
(044) 205-38-70 (067) 353-07-08 Валерий (067) 605 91 82 Алексей (067) 551-34-37 Василий (067) 693-30-67 Татьяна (067) 627-62-77 Виктор
  • G1 G 1/4" -19
  • G2 11/16" -16 UN
  • SW 19 mm
  • S1 19
  • OR2 9,25 x 1,78
Скачать файл PDF

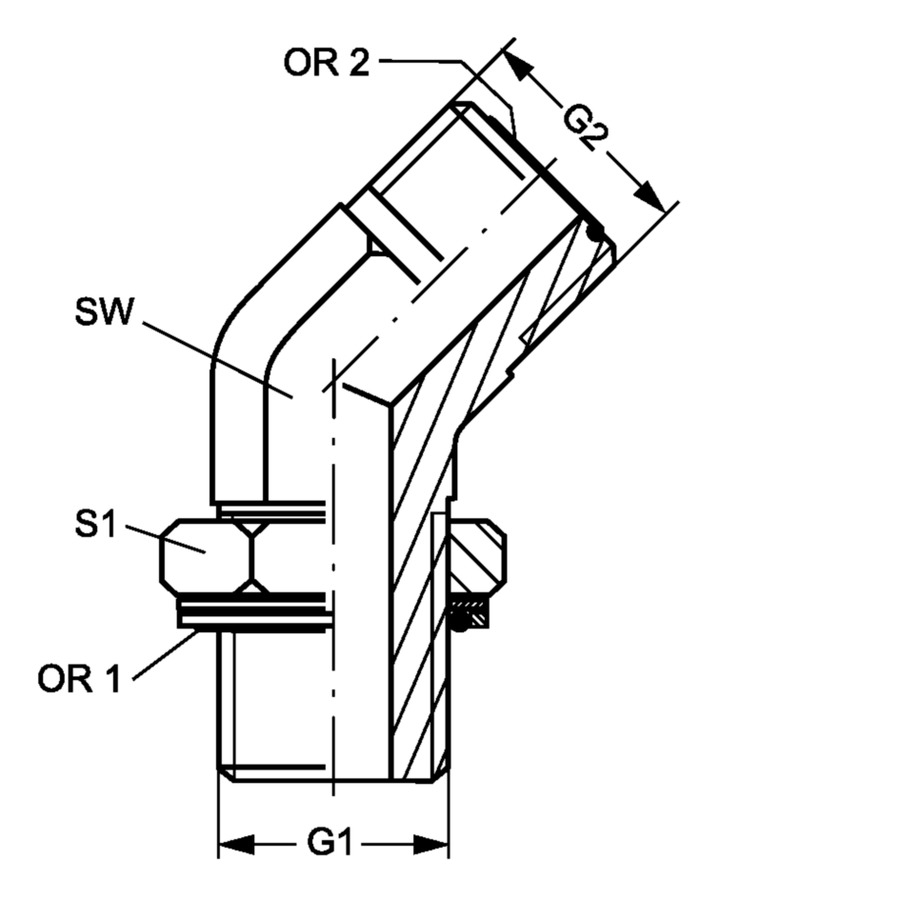

Описание изделия W45 HROK 04 HJOF 06

  • G1: G 1/4" -19
  • G2: 11/16" -16 UN
  • SW: 19 mm
  • S1: 19
  • OR2: 9,25 x 1,78
  • OR1: 10,77 x 2,62

SW, S1, S2, S3 = размер под ключ


Свойства W45 HROK 04 HJOF 06

  • Конструкция: Угол 45°
  • Модель: Ввертный штуцер с регулировкой положения
  • Форма уплотнения 1: Кольцо круглого сечения и камерное кольцо
  • Соединение 1: Наружная резьба BSP, цилиндрическая
  • Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения
  • Соединение 2: Наружная резьба ORFS
  • Материал: Сталь
  • Защита поверхности: Гальваническое покрытие

Варианты продукта

Название G1 G2 SW S1 OR1 OR2 Действия
W45HROK02HJOF04 G 1/8″ -28 9/16″ -18 UNF 14 14 8,00 x 2,00 7,65 x 1,78
W45HROK04HJOF G 1/4″ -19 9/16″ -18 UNF 19 19 10,77 x 2,62 7,65 x 1,78
W45HROK04HJOF06 G 1/4″ -19 11/16″ -16 UN 19 19 10,77 x 2,62 9,25 x 1,78
W45HROK06HJOF G 3/8″ -19 11/16″ -16 UN 19 22 13,94 x 2,62 9,25 x 1,78
W45HROK06HJOF08 G 3/8″ -19 13/16″ -16 UN 19 22 13,94 x 2,62 12,42 x 1,78
W45HROK08HJOF06 G 1/2″ -14 11/16″ -16 UN 27 27 17,86 x 2,62 9,25 x 1,78
W45HROK08HJOF G 1/2″ -14 13/16″ -16 UN 27 27 17,86 x 2,62 12,42 x 1,78
W45HROK08HJOF10 G 1/2″ -14 1″ -14 UNS 27 27 17,86 x 2,62 15,60 x 1,78
W45HROK12HJOF10 G 3/4″ -14 1″ -14 UNS 30 36 23,47 x 2,62 15,60 x 1,78
W45HROK12HJOF G 3/4″ -14 1.3/16″ -12 UN 30 36 23,47 x 2,62 18,77 x 1,78
W45HROK16HJOF12 G 1″ -11 1.3/16″ -12 UN 36 41 29,75 x 3,53 18,77 x 1,78
W45HROK16HJOF G 1″ -11 1.7/16″ -12 UN 36 41 29,75 x 3,53 23,53 x 1,78
W45HROK20HJOF G 1.1/4″ -11 1.11/16″ -12 UN 41 50 37,69 x 3,53 29,87 x 1,78
W45HROK24HJOF G 1.1/2″ -11 2″ -12 UN 50 55 44,04 x 3,53 37,82 x 1,78

SW, S1, S2, S3 = размер под ключ
